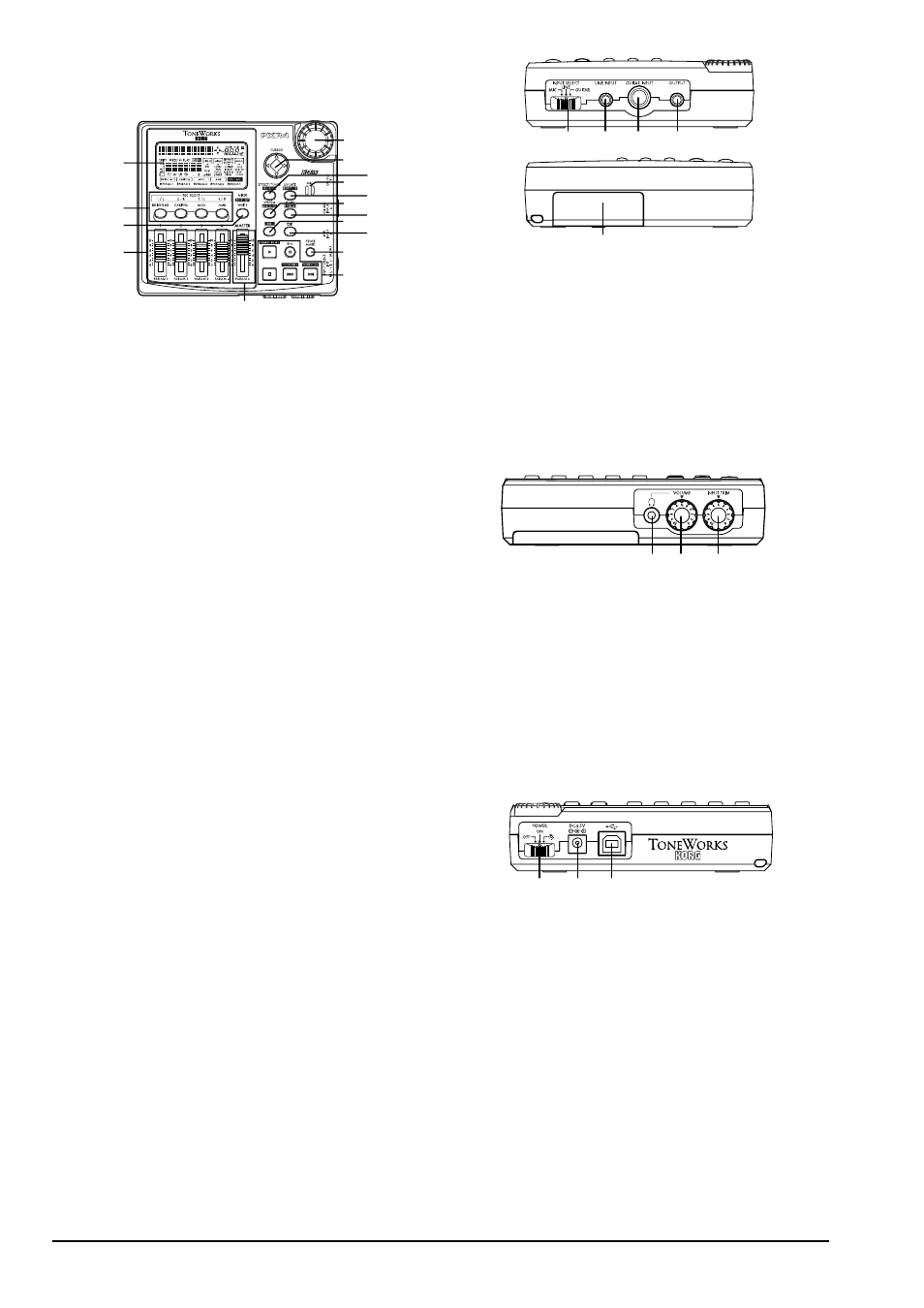

Функции PXR4
Верхняя панель
1. Дисплей
Дисплей отображает данные уровней (измерители уровня),
времени (локатор), страницы и различные параметры.
2. Кнопки [REC SELECT]
Данные кнопки используются для выбора воспроизведения/за-
писи каждого трека.
3. Кнопка [MIXER]
Данная кнопка дает доступ к режиму микшера.
4. Фейдеры [TRACK]
Данные фейдеры устанавливают уровень записи/воспроизве-
дения каждого трека.
5. Фейдер [MASTER]
Данный фейдер устанавливает общий уровень всех треков.
6. Колесо ввода
Данное колесо используется для выбора параметров и смены
их значений.
7. Кнопка [CURSOR]
Данная кнопка переключает страницы.
8. MIC
Встроенный микрофон
9. Кнопка [EFFECT/TUNER]
Данная кнопка дает доступ к режиму эффектов. Из режима эф-
фектов нажатие на нее переводит прибор в режим тюнера.
10. Кнопка [LOCATE]
Данная кнопка дает доступ к локатору ля просмотра данных
счетчика.
11. Кнопка [SYSTEM]
Данная кнопка используется для установок функций редакции
треков и песен, а также для системных установок.
12. [MARK]
Данная кнопка используется для записи и редакции меток.
13. [SHIFT]
При удержании ее нажатой и нажатии другой кнопки будет вы-
полнена дополнительная операция, отмеченная над кнопкой.
14. Кнопка [EXIT]
Служит для возврата на исходные страницу или режим. При
отображении временной информации быстро отображает на-
звание текущей песни.
15. Кнопка [STORE MARK]
Ставит метку в выбранную позицию.
16. Кнопки транспорта [REC], [PLAY], [STOP],
[REW], [FF]
Данные кнопки управляют рекордером.
Боковые панели
1. Переключатель [INPUT SELECT]
Выбор входа.
MIC: Встроенный микрофон.
LINE: Источник сигнала линейного уровня.
GUITAR: Высокоимпедансный источник сигнала, типа гитары.
2. Разъем [LINE INPUT]
Служит для подключения источника сигнала линейного уровня,
в том числе стереофонического.
3. Разъем [GUITAR INPUT]
Служит для подключения гитары или бас-гитары.
4. Разъем [OUTPUT]
Служит для подключения внешней системы мониторинга или
записи.
5. Слот CARD
Слот карт SmartMedia.
Лицевая панель
1. Разъем [PHONE]
Служит для подключения головных телефонов (стерео минид-
жек).
2. Регулятор [PHONE LEVEL]: 0...10
Данный регулятор устанавливает уровень громкости в голо-
вных телефонах.
3. Регулятор [INPUT TRIM]: 0...10
Данный регулятор устанавливает входной уровень.
Если регулятор [INPUT TRIM] для отключенного входа сильно
открыт, может быть слышен фон или шум.
Тыльная панель
1. Выключатель [POWER/BACK LIGHT]
Служит для включения/отключения питания и включения под-
светки дисплея.
2. Разъем [DC 4.5V]
Данный разъем служит для подключения прилагаемого источ-
ника питания.
3. Разъем [USB]
Служит для подключения к компьютеру USB-кабелем.
Нижняя панель
1. Переключатель [GUITAR INPUT]
Устанавливает чувствительность входа [GUITAR INPUT].
LOW: Низкоуровневые датчики.
HIGH: Высокоуровневые датчики.
Если данные на гитару отсутствуют, установите его в LOW. Ес-
ли звук искажен в минимальном положении регулятора [INPUT
TRIM], установите его в HIGH.
2
Korg PXR4. Руководство пользователя
