StarLine А92 Dialog
24
Подключение к стояночному тормозу или педали
тормоза
Этот вход (оранжево-фиолетовый провод 18 - контактного разъема
«Х3» необходимо подключить к стояночному тормозу (при РКПП) или к
педали тормоза (при АКПП).
При подключении к стояночному тормозу необходимо подключить диод
в разрыв штатного провода стояночного тормоза и подсоединить вход
автосигнализации между катодом диода и концевым выключателем.

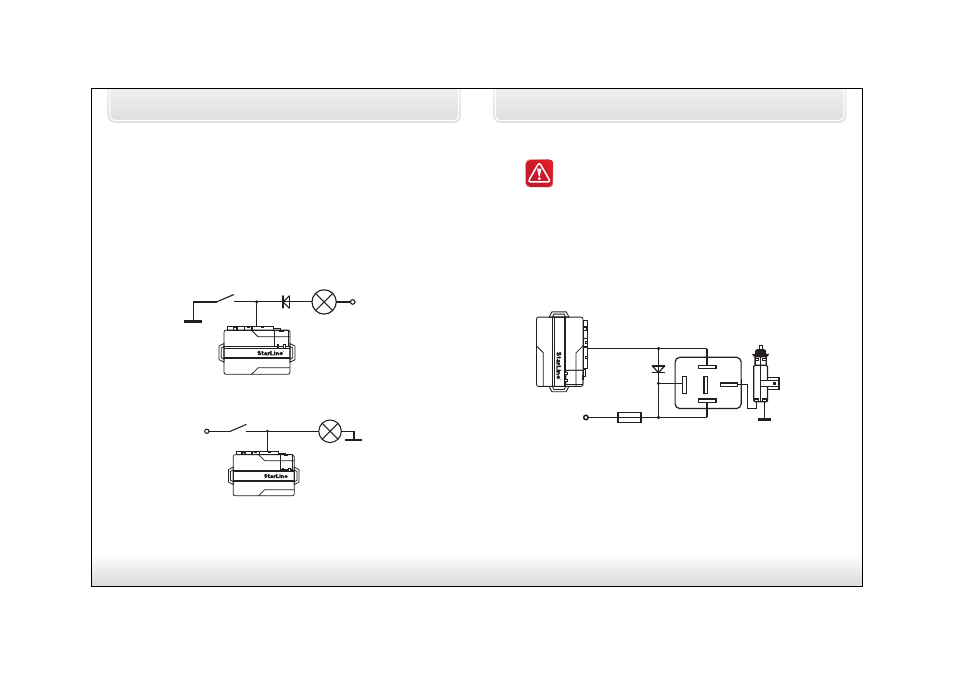

Схема подключения к ручному тормозу на автомобилях с РКПП:
VD1
Контрольная лампа
на панели приборов
оранжево-фиолетовый
концевой выключатель
ручного тормоза
+12В
разъем Х3
Схема подключения к педали тормоза на автомобилях с АКПП:
лампа
стоп-сигналов
оранжево-фиолетовый
концевой выключатель
педали тормоза
+12В
разъем Х3
инструкция по установке
25
Подключение дополнительных каналов
Дополнительные каналы (выходы) могут быть использованы
для расширения охранных и сервисных функций
автосигнализации. Некоторые типичные варианты
использования дополнительных каналов приведены ниже.
При использовании дополнительных каналов следует помнить,
что схемотехнически они используют схему включения
типа «открытый коллектор», и максимально допустимый ток
составляет 200мА на каждый канал.
Дополнительный канал — отпирание багажника
Сигнализация имеет выход для дистанционного отпирания багажника
(желто-черный провод). При подключении необходимо использовать
дополнительное реле. Пример схемы подключения показан на рисунке:
86
30
85
87
87а
желто-черный
провод
электромеханический
замок багажника
+12В
разъем Х3
7,5A
VD1
Дополнительный канал 1 — двухшаговое отпирание
дверей.
Для реализации двухшагового отпирания дверей необходимо
подключить выход дополнительного канала 1 (желто-красный провод
18-контактного разъема «Х3») согласно схеме, приведенной на стр. 17
