StarLine А92 Dialog
18

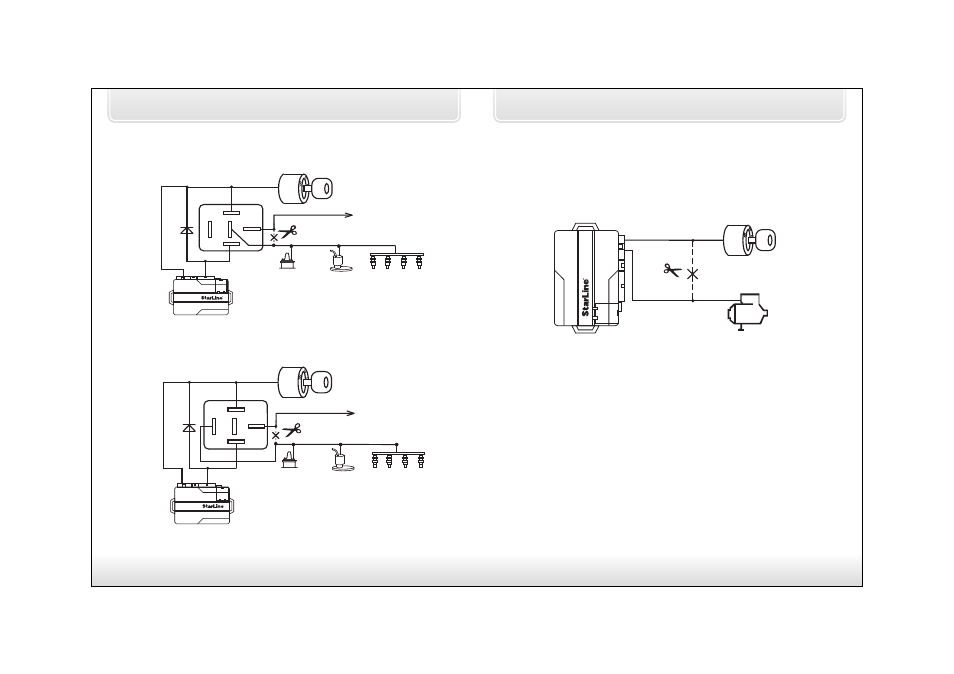

Для нормально замкнутого (НЗ) режима работы
катушка
зажигания
бензонасос
блокируемые цепи
черно-белый
катушка
зажигания
бензонасос
топливные
форсунки
VD1
к блоку предохранителей
автомобиля
Разъем Х3
замок
зажигания
контакт
15
86
30
85
87
ɚ
Разъем Х1
желтый
Для нормально разомкнутого (НР) режима работы
замок
зажигания
контакт
15
катушка
зажигания
бензонасос
блокируемые цепи
катушка
зажигания
бензонасос
топливные
форсунки
VD1
к блоку предохранителей
автомобиля
86
30
85
87
ɚ
черно-белый
Разъем Х3
Разъем Х1
желтый
инструкция по установке
19
Подключение встроенной цепи блокировки двигателя
Разорвите цепь между замком зажигания и стартером. В разрыв
цепи подключите черно-белый провод 6-контактного разъема «Х1»
со стороны замка зажигания и черно-желтый провод 6-контактного
разъема «Х1» со стороны стартера. Максимальный ток встроенного
реле блокировки — 25А.
черно-белый
провод
контакт
50
замок зажигания
стартер
черно-желтый
провод
Разъем Х1
Подключение концевых выключателей
Концевые выключатели дверей
При монтаже автосигнализации можно подключать входы сигнализации
непосредственно к концевым выключателям дверей или к плафону
освещения салона следующим образом:
Сине-черный провод 18-ти контактного разъема «X3» подключите
к кнопочным выключателям дверей, замыкающимся на корпус при
открывании дверей.
Сине-красный провод 18-ти контактного разъема «X3» подключите
к кнопочным выключателям дверей, замыкающимся на +12В при
открывании дверей.
