Инструкция по эксплуатации CHAMPION ST1076BS
Страница 17
17
ПРИМЕЧАНИЕ:
Убедитесь, что рукоятка не касается
крышки карбюратора.

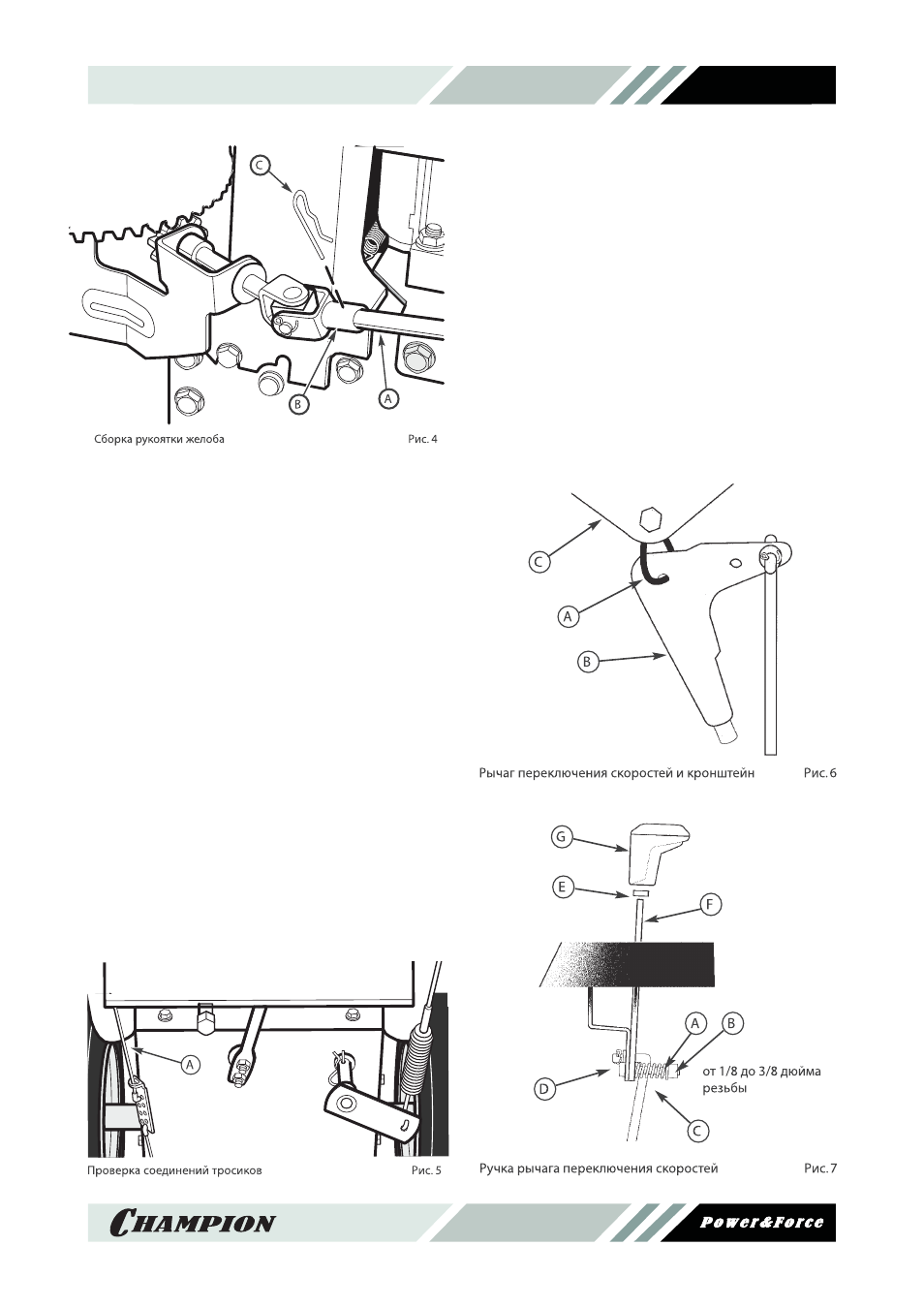

ПРОВЕРКА СОЕДИНЕНИЙ
ТРОСИКОВ
Тросик сцепления (A, рис. 5) и тросик шне-
ка (B) установлены на фабрике, и для них не
должна требоваться регулировка.
Если тросики растянулись, отсоединились
или начали провисать, необходимо их отре-
гулировать. См. раздел ТЕХНИЧЕСКОЕ ОБ-
СЛУЖИВАНИЕ в настоящем руководстве.
СБОРКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ
СКОРОСТЕЙ
1. Перережьте пластиковый захват (A, рис.
6), привязывающий рычаг переключе-
ния скоростей (B) к кронштейну (C).
2. Снимите контргайку (A, рис. 7), шайбу
(B), пружину (C) и болт (D).
ПРИМЕЧАНИЕ:
Вид справа из положения оператора.
3. Расположите рычаг переключения ско-
ростей как показано на рис. 8.
4. Установите на прежнее место болт (D,
рис. 7), пружину(C), шайбу(B) и кон-
тргайку (A).
5. Затяните контргайку так, чтобы за ней
осталось 1/8 - 3/16 дюйма резьбы.
6. Навинтите 3/8-16» контргайку (E) на ры-
чаг (F) до самого конца резьбы.
7. Навинтите пластмассовую ручку (G) как
можно дальше, направив ее вперед.
8. Плотно затяните контргайку 3/8-16 по
направлению к ручке.
