16
СБОРКА
ИНСТРУМЕНТЫ,
НЕОБХОДИМЫЕ ДЛЯ СБОРКИ
1 – Нож
2 – Гаечные ключи на 1/2 дюйма (или разво-
дные ключи)
1 – Гаечные ключи на 7/16 дюйма (или раз-
водные ключи)
1 – Гаечный ключ (или разводной ключ)
1 – Плоскогубцы или отвертка (чтобы разо-
гнуть шплинт)
1 – Молоток
1 – Монтировка
ВНИМАНИЕ:
Перед сборкой снегоочистителя необ-
ходимо надеть защитные очки или за-
щитный экран.
СОДЕРЖИМОЕ CУМКИ
КОМПЛЕКТУЮЩИХ
1 – Комплект срезных болтов, 1/4-20 x 1-3/4
дюйма.
1 – Пакет для срезных болтов
1 – Винт, 1/4-20 x 1-3/4 дюйма
1 – Прокладка, манжета, 1/4 дюйма
1 – Шестигранная контргайка, 1/4-20
1 – Рукоятка для рычага, 3/8-16
1 – Шестигранная гайка, 3/8-16
1 – Винт, 3/8-16 x 2 дюйма
1 – Шестигранная гайка, 3/8-16
1 – Шайба, 3/8 дюйма
1 – Плоская шайба
4 – Винт, 1/4-20 x 3/4 дюйма
4 – Шестигранная гайка Nylock, 1/4-20РАС

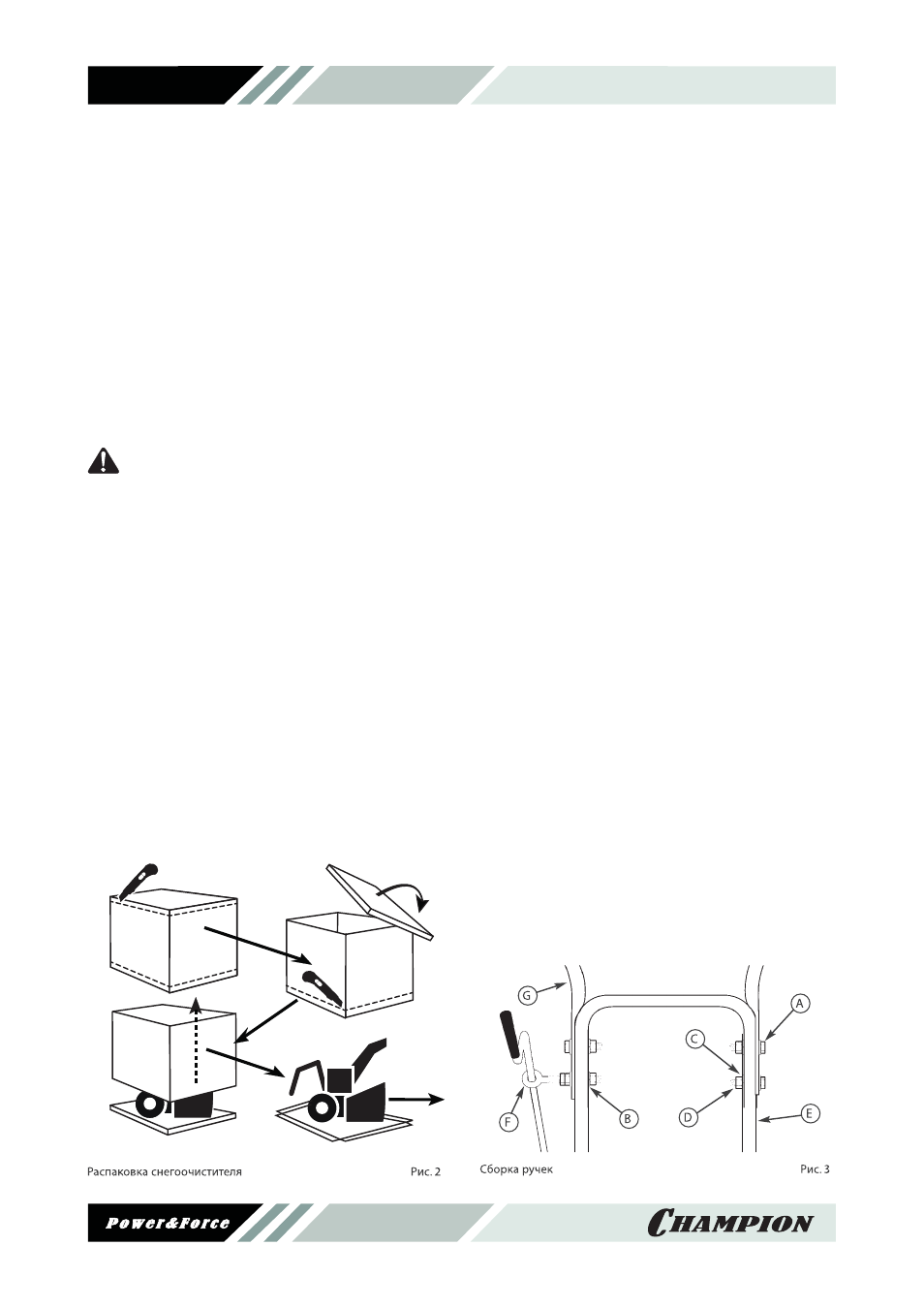

ПАКОВКА СНЕГООЧИСТИТЕЛЯ
1. Прорежьте ножом верх коробки по пун-
ктирным линиям. Снимите верх коробки,
как показано на рис. 2.
2. Прорежьте ножом низ коробки по пун-
ктирным линиям.
3. Снимите коробку со снегоочистителя,
чтобы приступить к сборке.
СБОРКА РУЧЕК И РУКОЯТКИ
ЖЕЛОБА
1. Ослабьте, но не снимайте болты (A, рис.
3), плоские шайбы (B), стопорные шай-
бы (C) и шестигранные гайки (D) в верх-
них отверстиях нижней ручки (E).
2. Снимите крепежные детали и болт с
проушиной (F) из нижних отверстий ниж-
ней ручки.
3. Поднимите верхнюю ручку (G) в рабо-
чее положение. Верхняя ручка должна
находиться вне нижней ручки.
ПРИМЕЧАНИЕ:
Убедитесь, что тросики не попали между
верхней и нижней ручками.
4. Верните на место болт с проушиной и
детали крепления. НЕ затягивайте, пока
все крепления не будут на месте.
5. Прикрепите коленчатый стержень (A,
рис. 4) к универсальному соединению
(B) с помощью шплинта C).
6. Вверните гайку на болт с проушиной (F,
рис. 3) и затяните ее. Убедитесь, что
проушина должным образом ориентиро-
вана, так что рукоятка может свободно
вращаться.
7. Затяните все болты на ручках.
