6-31
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
1. Болты кронштейна тормозной скобы :
2. Ослабьте контргайки регу-
лировочных болтов привод-
ного ремня на обеих сторонах
качающегося рычага.

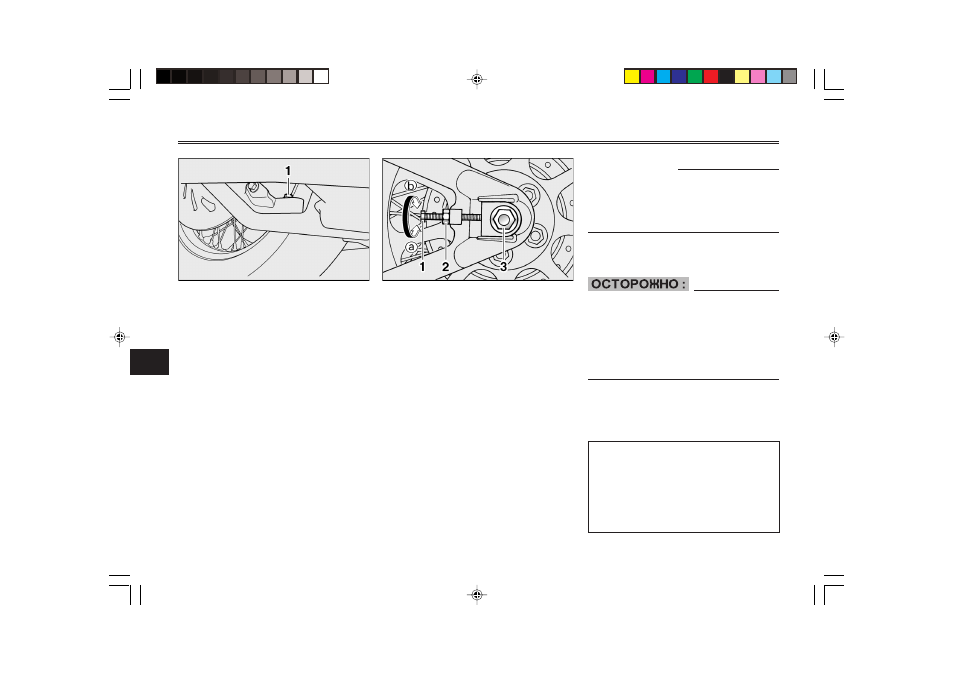

1. Регулировочный болт натяжения приводно-
го ремня (2 шт.)
2. Контргайка регулировочного болта (2 шт.)
3. Ось колеса
3. Для того, чтобы натянуть
приводной ремень, вращайте
регулировочные болты на
обеих сторонах качающегося
рычага в направлении a. Для
того, чтобы ослабить натя-
жение ремня, вращайте регу-
лировочные болты в направ-
лении b, а затем продвиньте
заднее колесо вперед.
ПРИМЕЧАНИЕ :
поворачивайте регулировочные
болты на один и тот же угол для
сохранения правильного совме-
щения колеса.
4. Затяните контргайки.
Неправильное натяжение при-
водного ремня ведет к перегруз-
ке двигателя. Поддерживайте
натяжение приводного ремня в
пределах, указанных в специфи-
кациях.
5. Затяните гайку оси и болт
кронштейна тормозной скобы
с требуемыми моментами.
Моменты затяжки :
Гайка оси :
150 Н·м (15 кгс·м)
Болт кронштейна тормоз-
ной скобы :
48 Н·м (4,8 кгс·м)
