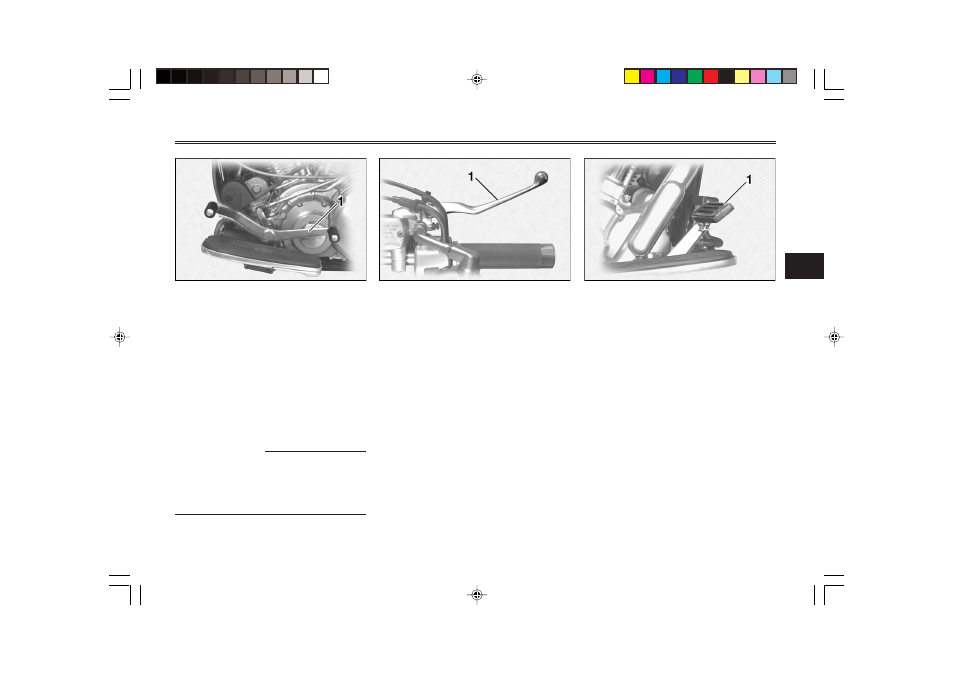

ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

1. Рычаг тормоза

EAU00158

Рычаг тормоза

Рычаг тормоза расположен на
правой рукоятке руля. Для вклю-
чения переднего тормоза при-
жмите рычаг к рукоятке руля.

1. Педаль тормоза

EAU00162

Педаль тормоза

Педаль тормоза расположена на
правой стороне мотоцикла. Для
того, чтобы включить задний
тормоз нажмите на педаль тор-
моза.

1. Педаль переключателя передач

EAU01215

Педаль переключателя пере-
дач

Педаль переключателя передач
расположена с левой стороны
двигателя и используется в со-
четании с рычагом сцепления
для переключения 5-ступенча-
той коробки передач с шестерня-
ми постоянного зацепления, ис-
пользуемой на этом мотоцикле.
ПРИМЕЧАНИЕ:
Используйте носок ноги или пят-
ку для повышения передачи и
носок ноги для понижения пере-
дачи.
