Примечание – Инструкция по эксплуатации Brother Innov-is 20
Страница 104
ПРИЛОЖЕНИЕ —
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
102
j

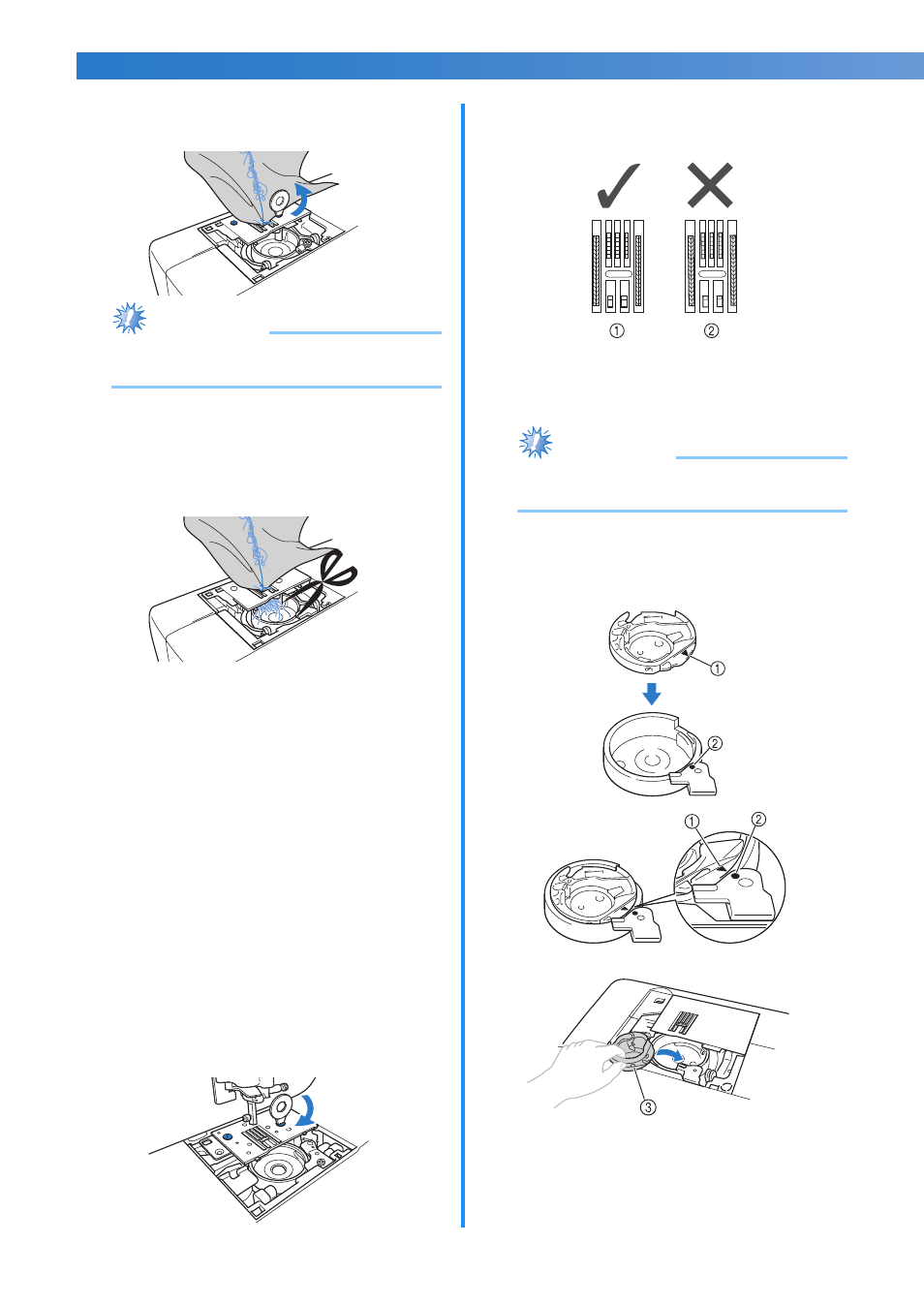

Прилагаемой дискообразной отверткой
ослабьте два винта игольной пластины.
Примечание
● Будьте внимательны и не уроните
вынутые винты в машину.
k
Немного приподнимите игольную
пластину, обрежьте все запутавшиеся
нити и затем снимите игольную пластину.
Уберите материал и нити с игольной
пластины.
Если материал не удается убрать даже
после выполнения этих действий,
обратитесь в ближайший авторизованный
сервисный центр.
l
Уберите все куски нитей, оставшиеся в
челноке и вокруг гребенок транспортера.
m
Поверните маховик, чтобы поднять
гребенки транспортера.
n
Совместите два отверстия для винтов
на игольной пластине с двумя
отверстиями на монтажном основании
игольной пластины и установите
игольную пластину на машину.
o
Несильно вручную заверните винт на
правой стороне игольной пластины.
Затем дискообразной отверткой надежно
затяните винт на левой стороне. Затем
надежно затяните винт на правой стороне.
Поверните маховик и проверьте, что гребенки
транспортера двигаются плавно и не касаются
краев вырезов на игольной пластине.
a
Правильное положение гребенок
транспортера
b
Неправильное положение гребенок
транспортера
Примечание
● Будьте внимательны и не уроните
вынутые винты в машину.
p
Вставьте шпульный колпачок так,
чтобы метка
▲
на шпульном колпачке
совместилась с меткой
●
на машине,
как показано ниже.
• Совместите метки
▲ и ●.
a
Метка S
b
Метка
c
Шпульный колпачок
• Перед установкой шпульного колпачка
убедитесь, что указанные метки
совпали.
