8
Введение
Благодарим за выбор продукции компании Brother!
Перед началом эксплуатации швейной машины внимательно прочитайте раздел "Инструкции по технике
безопасности", а затем изучите настоящее руководство, чтобы правильно использовать различные
функции машины и выполнять различные операции.
Храните руководство в легкодоступном месте, чтобы при необходимости получить всю необходимую информацию.

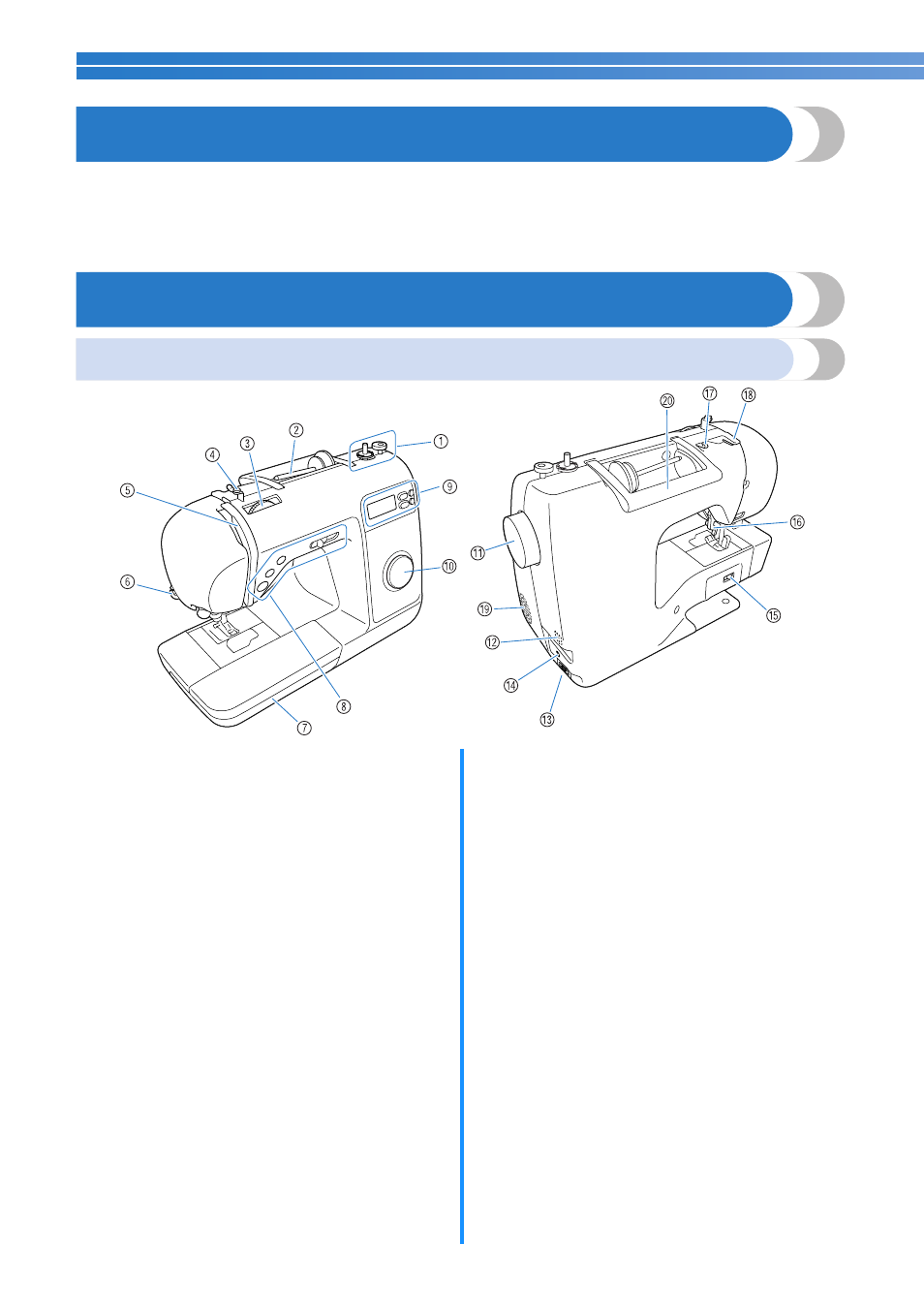

Узлы и детали машины и их функции
Швейная машина
a Устройство намотки шпульки (с. 15)
Служит для намотки нити на шпульку.
b Стержень для установки катушки (с. 15, 20)
Этот стержень предназначен для установки катушки
с нитью.
c Регулятор натяжения нити (с. 49)
Служит для изменения натяжения верхней нити.
d Нитенаправитель для намотки шпульки и натяжной
диск (с. 15)
При намотке нити на шпульку проведите нить под
этим нитенаправителем и вокруг натяжного диска.
e Рычаг нитепритягивателя (с. 23)
Заведите нить в прорезь рычага нитепритягивателя в
направлении справа налево.
f Устройство для обрезки нити (с. 48)
Для обрезки пропустите нить через это устройство.
g Плоская платформа (с. 10, 11, 39)
Отделение плоской платформы предназначено для
хранения прижимных лапок и шпулек. Снимайте
плоскую платформу при обработке трубчатых
деталей (таких как манжеты).
h Кнопки управления и регулятор скорости шитья (с. 10)
Эти кнопки и ползунковый регулятор используются
для управления швейной машиной.
i Панель управления (с. 10)
Используется для выбора строчек и различных
параметров строчек.
j Ручка выбора строчки (с. 42)
Служит для выбора нужной строчки.
k Маховик
При вращении маховика на себя выполняется один
стежок или поднимается/опускается игла.
l Выключатель питания (с. 14)
Используется для включения и выключения
швейной машины.
m Гнездо подключения кабеля питания (с. 14)
В это гнездо вставляется разъем кабеля питания.
n Гнездо подключения педали (с. 45)
В это гнездо вставляется разъем кабеля педали.
o Переключатель положения гребенок транспортера
(с. 75)
Используется для опускания гребенок транспортера.
p Рычажок прижимной лапки (с. 20)
При поднимании и опускании этого рычажка
прижимная лапка соответственно поднимается или
опускается.
q Нитенаправитель (с. 16)
При намотке нити на шпульку и заправке нити
проведите нить под этим нитенаправителем.
r Крышка нитенаправителя (с. 16)
При намотке нити на шпульку и заправке нити
проведите нить под этим нитенаправителем.
s Вентиляционное отверстие
Обеспечивает циркуляцию воздуха для охлаждения
двигателя.
t Ручка
Служит для переноски швейной машины.
