5 Подключение к источнику питания и шинной системе

VEGABAR 81 • Протокол Modbus и Levelmaster

46293-R

U-131205

1 2 3 4

6

3

4

1

2

5

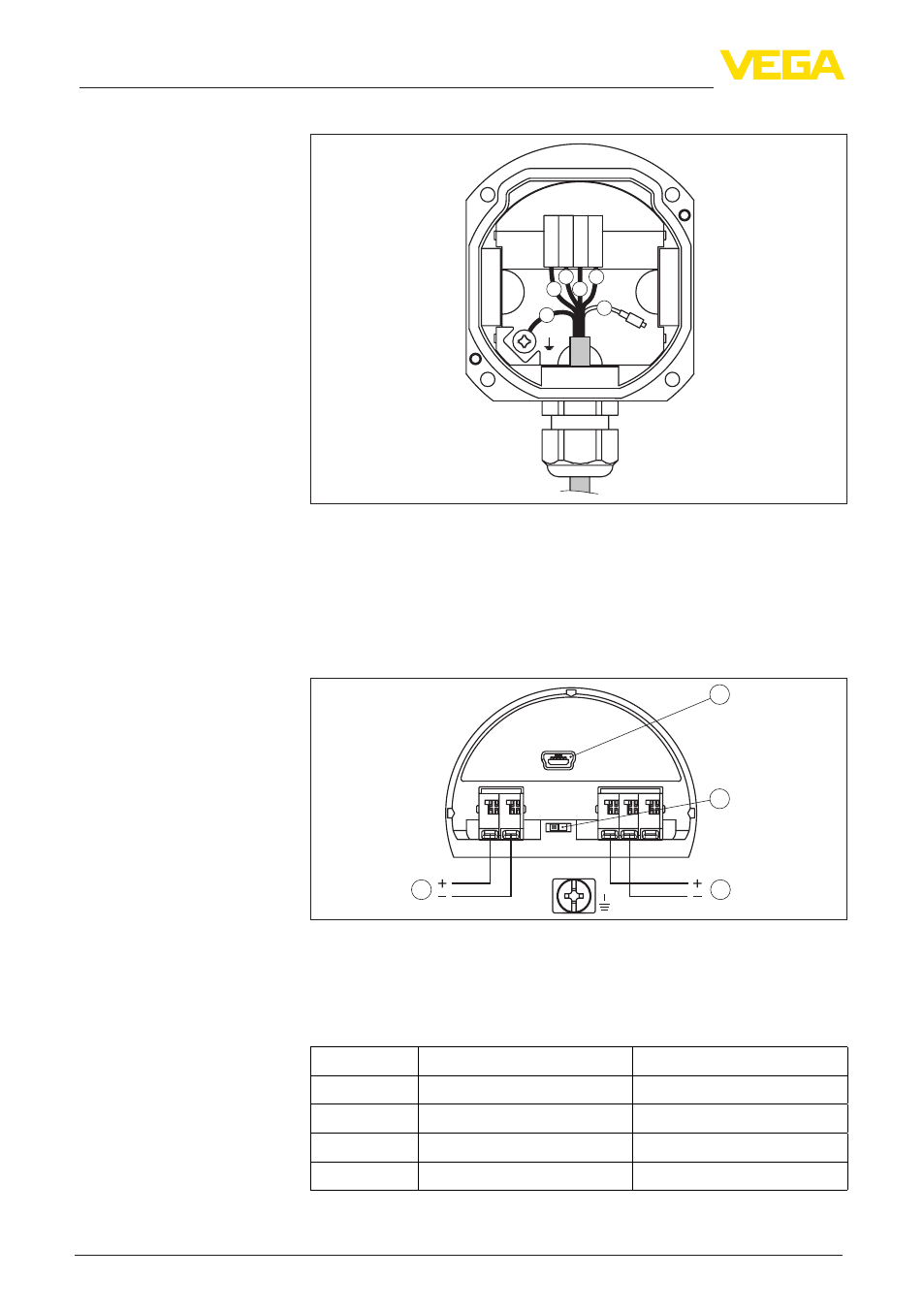

Рис. 21: Подключение датчика в цоколе корпуса
1 Желтый

2 Белый

3 Красный

4 Черный

5 Экранирование

6 Капилляр для выравнивания давления

+

+

power supply

MODBUS

D0

D1

IS GN

D

USB

1

2

4

3

1

3 4 5

2

off on

( )

(

)

(-)

(-)

Рис. 22: Отсек подключения
1 Интерфейс USB

2 Переключатель для встроенного оконечного сопротивления (120 Ω)

3 Питание

4 Сигнал Modbus

Клемма

Функция

Полярность

1

Питание

+

2

Питание

-

3

Сигнал Modbus D0

+

4

Сигнал Modbus D1

-

Клеммный отсек в цоко-

ле корпуса

Отсек подключения
