24
5 Подключение к источнику питания и шинной системе
VEGABAR 81 • Протокол Modbus и Levelmaster
46293-R
U-131205
5 6 7 8
4...20mA
2
1
2
+
( )
(-)
1
1

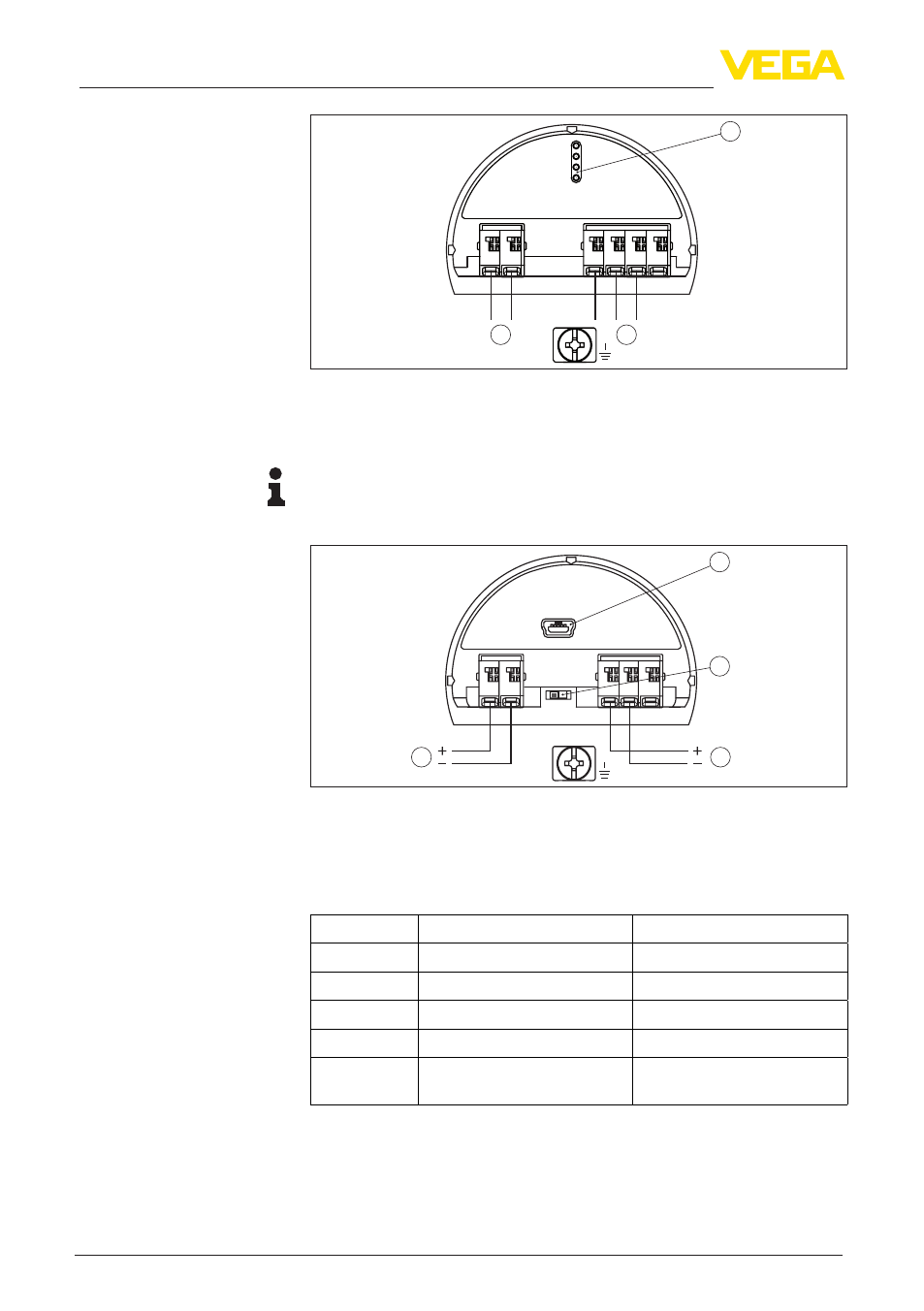

Рис. 17: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
1
2
4
3
1
3 4 5
2
off on
( )
(
)
(-)
(-)
Рис. 18: Отсек подключения
1 Интерфейс USB
2 Переключатель для встроенного оконечного сопротивления (120 Ω)
3 Питание
4 Сигнал Modbus
Клемма
Функция
Полярность
1
Питание
+
2
Питание
-
3
Сигнал Modbus D0
+
4
Сигнал Modbus D1
-
5
Функциональная земля при
монтаже по CSA
Отсек электроники
Отсек подключения
