VEGABOX 03 - литой корпус из нержавеющей стали
ø 86 mm
(3.39")
~ 75 mm
(2.95")
79 mm (3.11"
)
82 mm (3.23"
)
97 mm (3.82"
)
5 mm (0.2")
97 mm
(3.82")

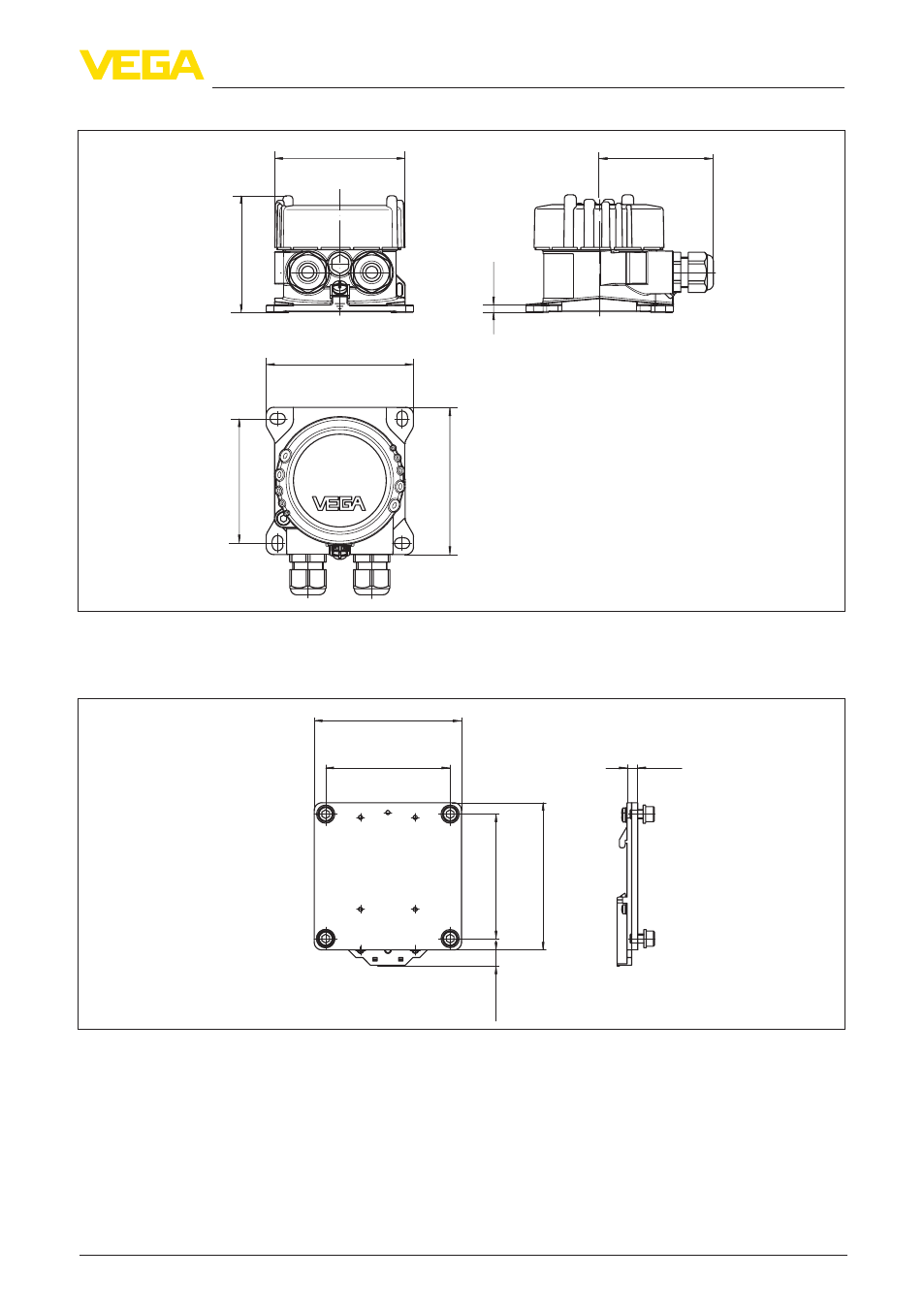

Рис. 13: VEGABOX 03 с литым корпусом из нержавеющей стали
Монтажные элементы
82 mm (3.23"
)
97 mm (3.82"
)
7 mm
(0.28")
11 mm (0.43"
)
82 mm
(3.23")
97 mm
(3.82")
Рис. 14: Адаптерная планка для монтажа VEGABOX 03 на несущей рейке
