5 Подключение к датчику
VEGABOX 03 •
45925-R
U-130828

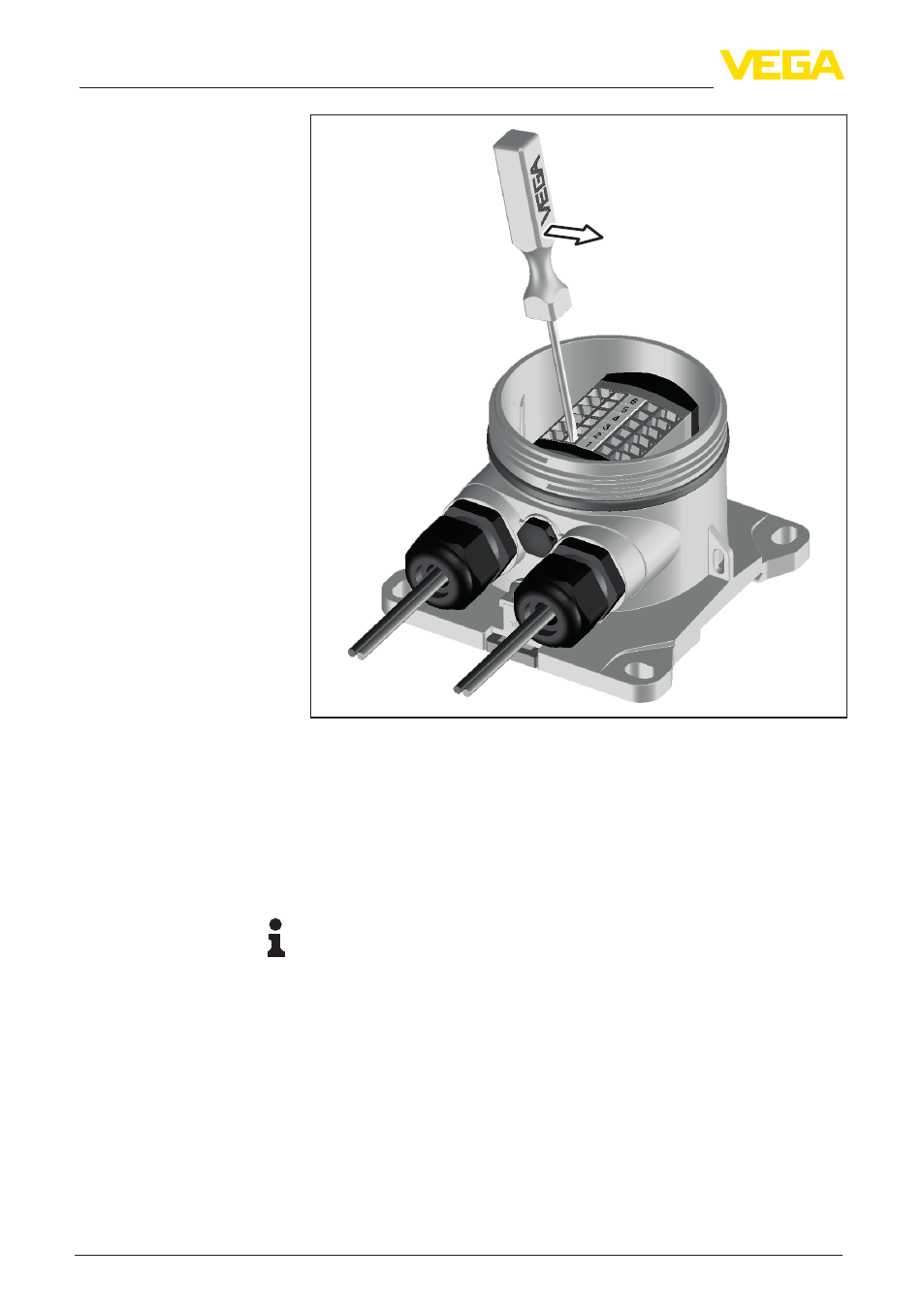

Рис. 7: Подключение: шаги 5 и 6
5. Маленькую отвертку вставить в отверстие рядом с клеммой
и нажать в сторону от клеммы, клеммное отверстие
разблокируется.
6. Концы проводов вставить в контакты в соответствии со
схемой подключения.
7. Освободить отвертку, клеммы снова закроются
Информация:
Макс. сечение проводов см. "Технические данные /
Электромеханические данные".
8. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
10. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
11. Завинтить крышку корпуса.
Подключение выполнено.
