98
11 Приложение
VEGAFLEX 86 • Протокол Modbus и Levelmaster
41848-R
U-130320
ABB Total Flow
Схема подключения
+
+
power suppl
y
MODBUS
D0
D1
IS GND
US
B
1 2
13
45
2o
ff
on
(
)
( )
(-)
(-)
8
1
2
6
7
Bus +
Bus -
GND
VBAT

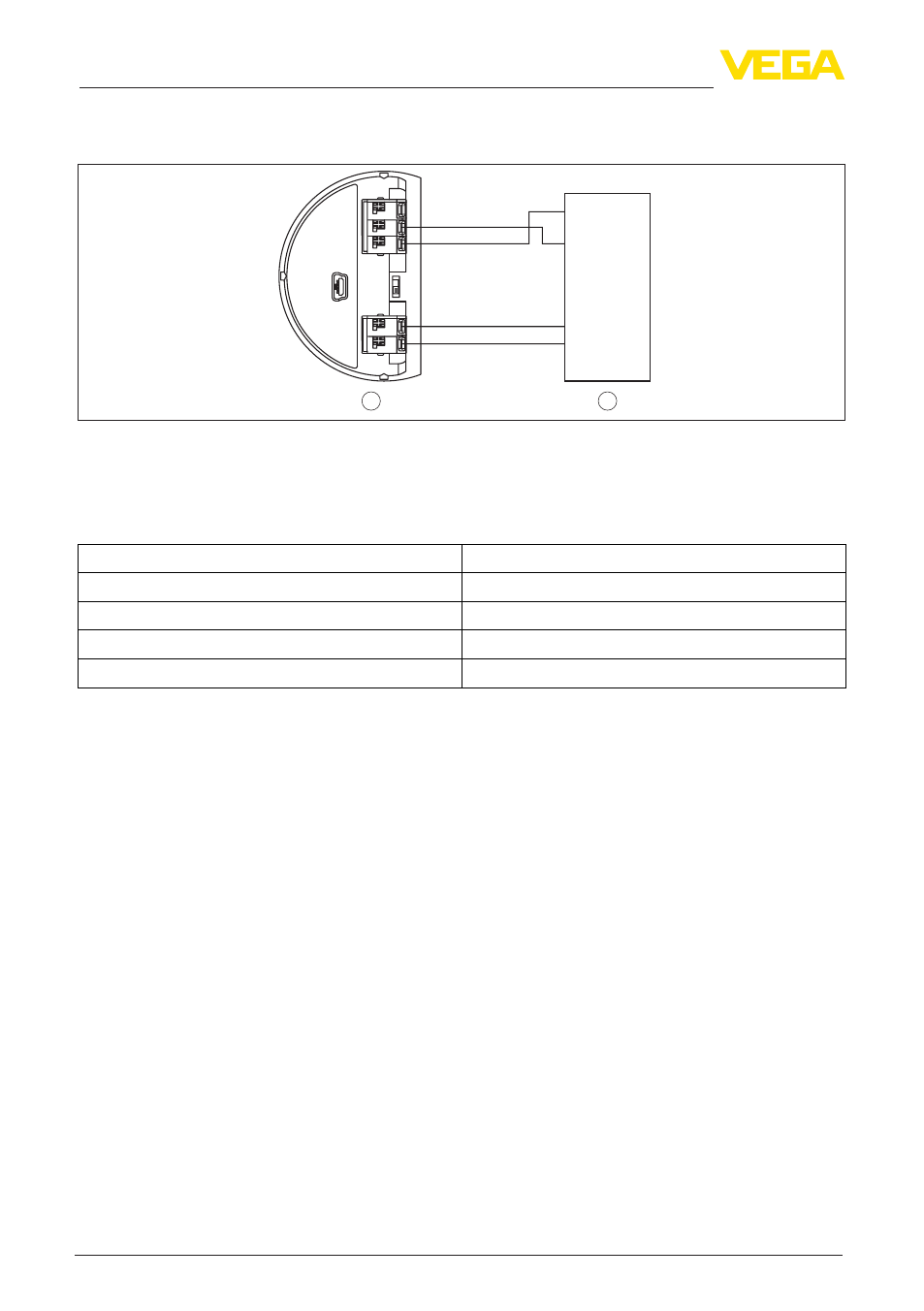

Рис. 50: Подключение VEGAFLEX 86 к RTU ABB Total Flow
1 VEGAFLEX 86
2 RTU ABB Total Flow
Параметр
Параметр Value
Baud Rate 9600
Floating Point Format Code 0
RTU Data Type 16 Bit Modicon
Input Register Base Number 1
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAFLEX 86.
Поэтому для RTU ABB Total Flow как адрес регистра для 1302 должен быть задан адрес
1303.
