105
11 Приложение
VEGAFLEX 86 • Протокол Modbus и Levelmaster
41848-R
U-130320
VEGAFLEX 86, стержневое исполнение
SW 60
(2.36")
G1½ /
1½ NPT
ø 16mm
(0.63")
L
35m
m
(1.38"
)
312 mm (12.28"
)
45 mm (1.77"
)
237 mm (9.33"
)
ø 16 mm
(0.63")
L
1 2
3

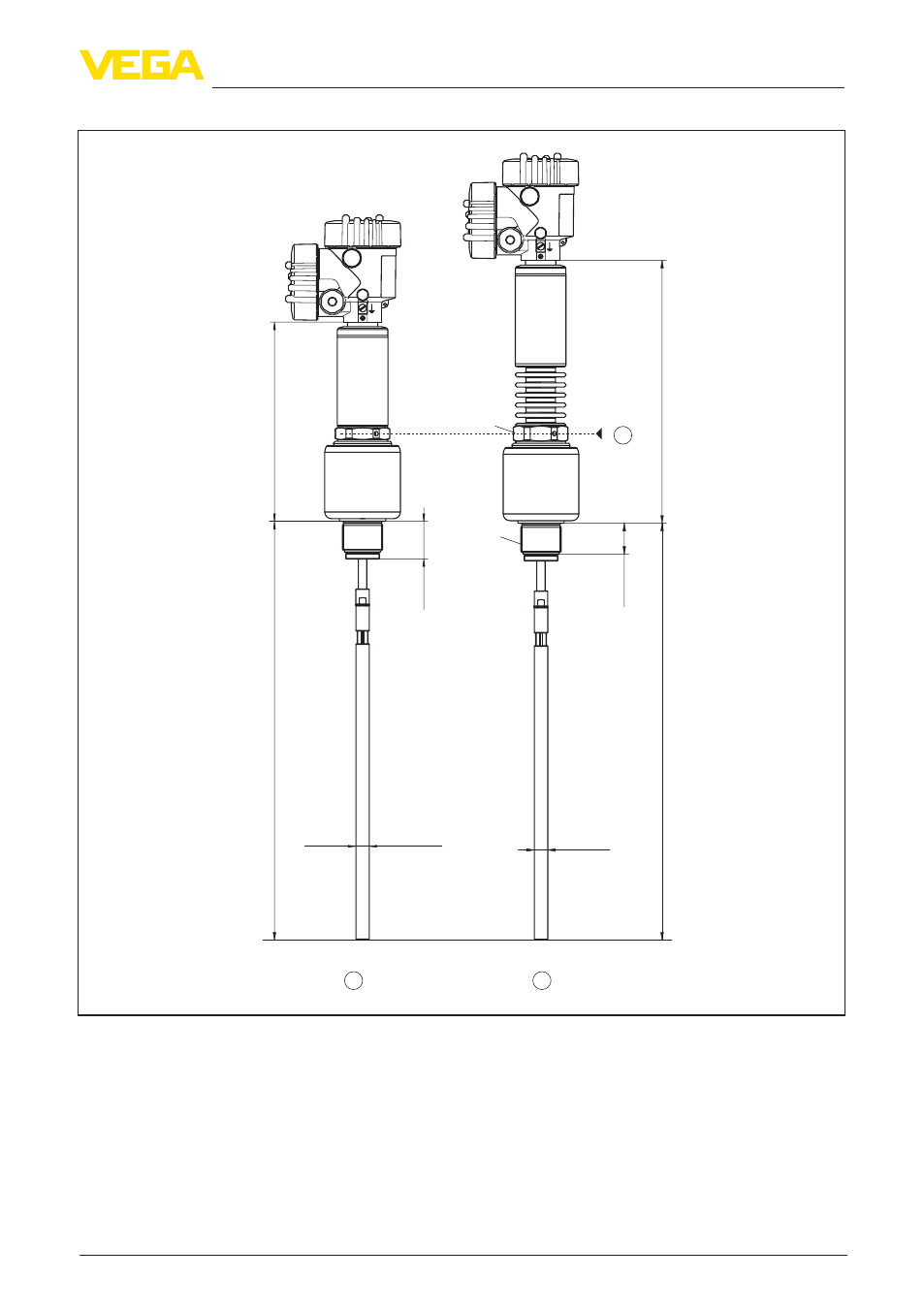

Рис. 57: VEGAFLEX 86, резьбовое исполнение
L Длина датчика, см. "Технические данные"
1 Стержень ø 16 mm (0.63 in), исполнение для температур -196 … +280 °C (-321 … 536 °F)
2 Стержень ø 16 mm (0.63 in), исполнение для температур -196 … +450 °C (-321 … 842 °F)
3 Максимальная высота изоляции емкости
