4 Монтаж
VEGABAR 81 • 4 … 20 mA/HART
45018-R
U-131107
Фильтрующий элемент встроен в корпус электроники и имеет
следующие функции:
•
Вентиляция корпуса электроники
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
1

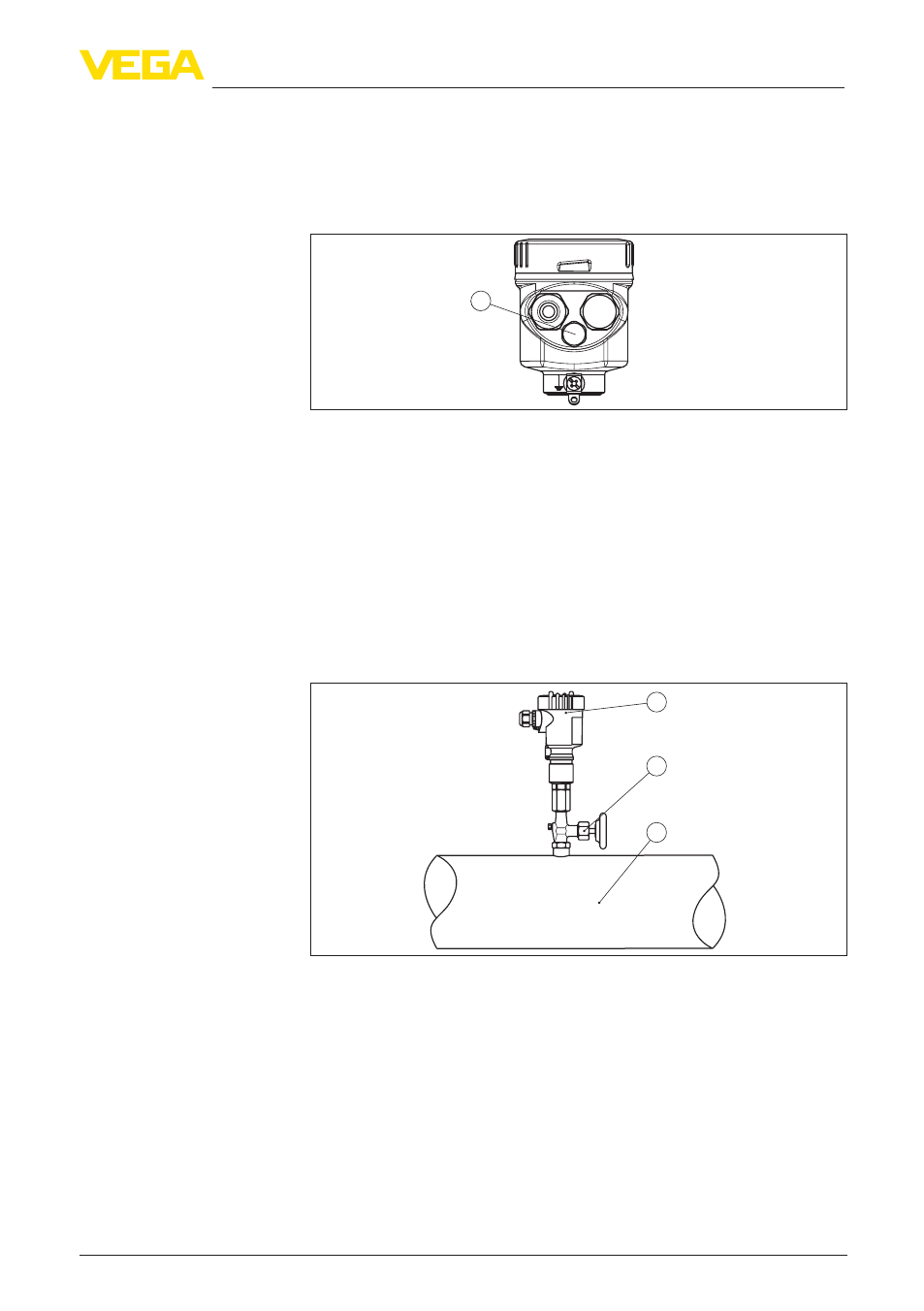

Рис. 8: Положение фильтрующего элемента - исполнение IP 69K
1 Фильтрующий элемент
У устройств на абсолютное давление вместо фильтрующего
элемента установлена заглушка.
4.3 Измерение давления
Соблюдайте следующее указание по измерительной схеме:
•
Устройство монтировать выше места измерения
В этом случае возможный конденсат будет стекать в рабочую
линию.
1
2
3
Рис. 9: Измерительная схема для измерения давления газов в
трубопроводах
1 VEGABAR 81
2 Запорный вентиль
3 Трубопровод
Соблюдайте следующие указания по измерительной схеме:
•
Подключать через сифон
•
Сифон не изолировать
•
Перед пуском в эксплуатацию сифон заполнить водой
Устройства в исполне-
нии IP 69K
Схема установки для
измерения на газах
Схема установки для
измерения на паре
