4 Монтаж
VEGABAR 81 • 4 … 20 mA/HART
45018-R
U-131107
1
2
3
6
6
6
6
6
5
4

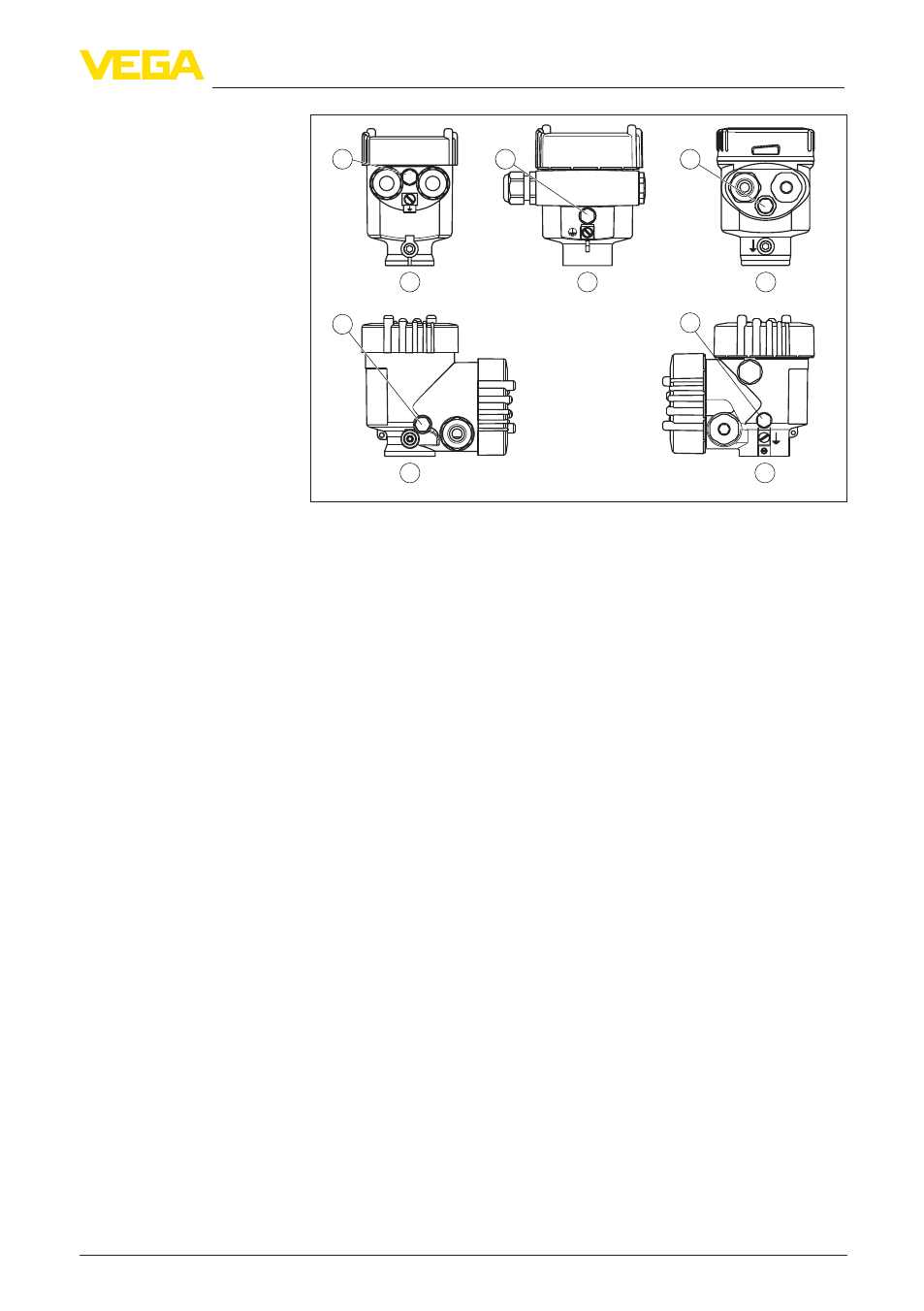

Рис. 5: Положение фильтрующего элемента у исполнений не-Ex, Ex ia и
Exd ia
1 Однокамерный корпус - пластик, нержавеющая сталь (точное литье)
2 Однокамерный корпус - алюминий
3 Однокамерный корпус - нержавеющая сталь (электрополированный)
4 Двухкамерный корпус - пластик
5 Двухкамерный корпус - алюминий
6 Фильтрующий элемент
У следующих устройств вместо фильтрующего элемента
установлена заглушка:
•
Устройства в исполнении со степенью защиты IP 66/IP 68
(1 bar) - вентиляция через капилляр в постоянно соединенном
кабеле
•
Устройства на абсолютное давление
Фильтрующий элемент встроен в рабочий узел. Фильтрующий
элемент находится на поворотном металлическом кольце и
имеет следующую функцию:
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
Для лучшей защиты фильтрующего элемента от отложения
осадка, поверните металлическое кольцо, так чтобы
фильтрующий элемент после монтажа прибора смотрел вниз.
Устройства в исполне-
нии Ex d
