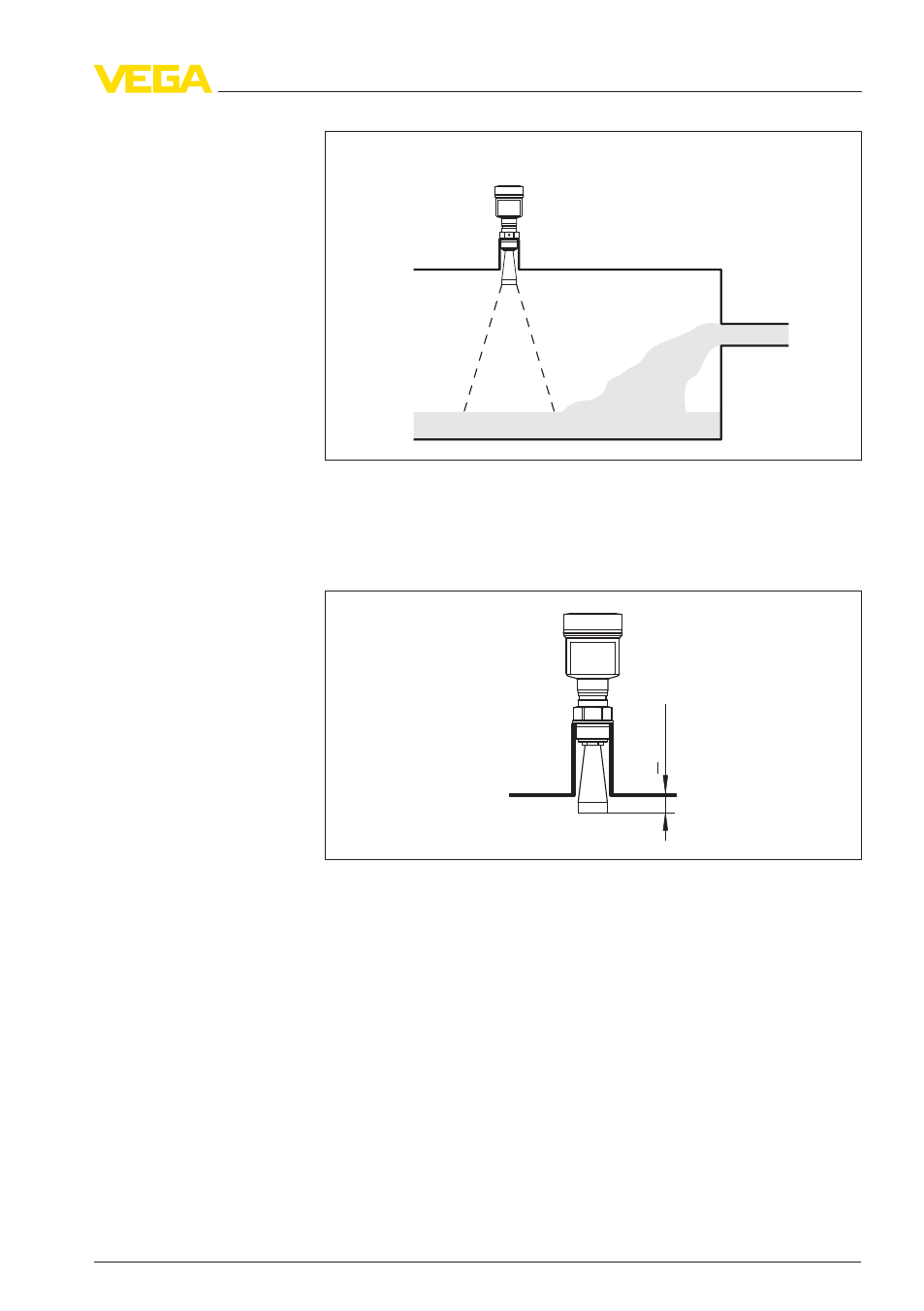

Рис. 7: Монтаж радарного датчика при втекающем продукте
Высота монтажного патрубка должна быть такой, чтобы край
антенны выступал из патрубка минимум на 10 мм (0.4 in).
10 mm
(0.39
")
>
Рис. 8: Рекомендуемые размеры монтажного патрубка для прибора с
рупорной антенной
На продуктах с хорошими отражательными свойствами радар-
ный уровнемер с рупорной антенной можно монтировать также
на патрубках, высота которых больше длины антенны (ориенти-
ровочные размеры патрубков см. на рисунке ниже). В этом
случае конец патрубка должен быть гладким, без заусенцев и, по
возможности, закругленным. При этом необходимо создать
память помех.
Патрубок
VEGAPULS
62 • Разрешение в соответствии с Директивой LPR
