Примечание:
Радарный уровнемер со входом для подключения воздушной
продувки антенны или с удлинением антенны имеет насечку на
основании антенны. Эта насечка должна совпадать с меткой на
присоединении (эта метка указывает положение плоскости
поляризации радарного сигнала).
3
4
1
2

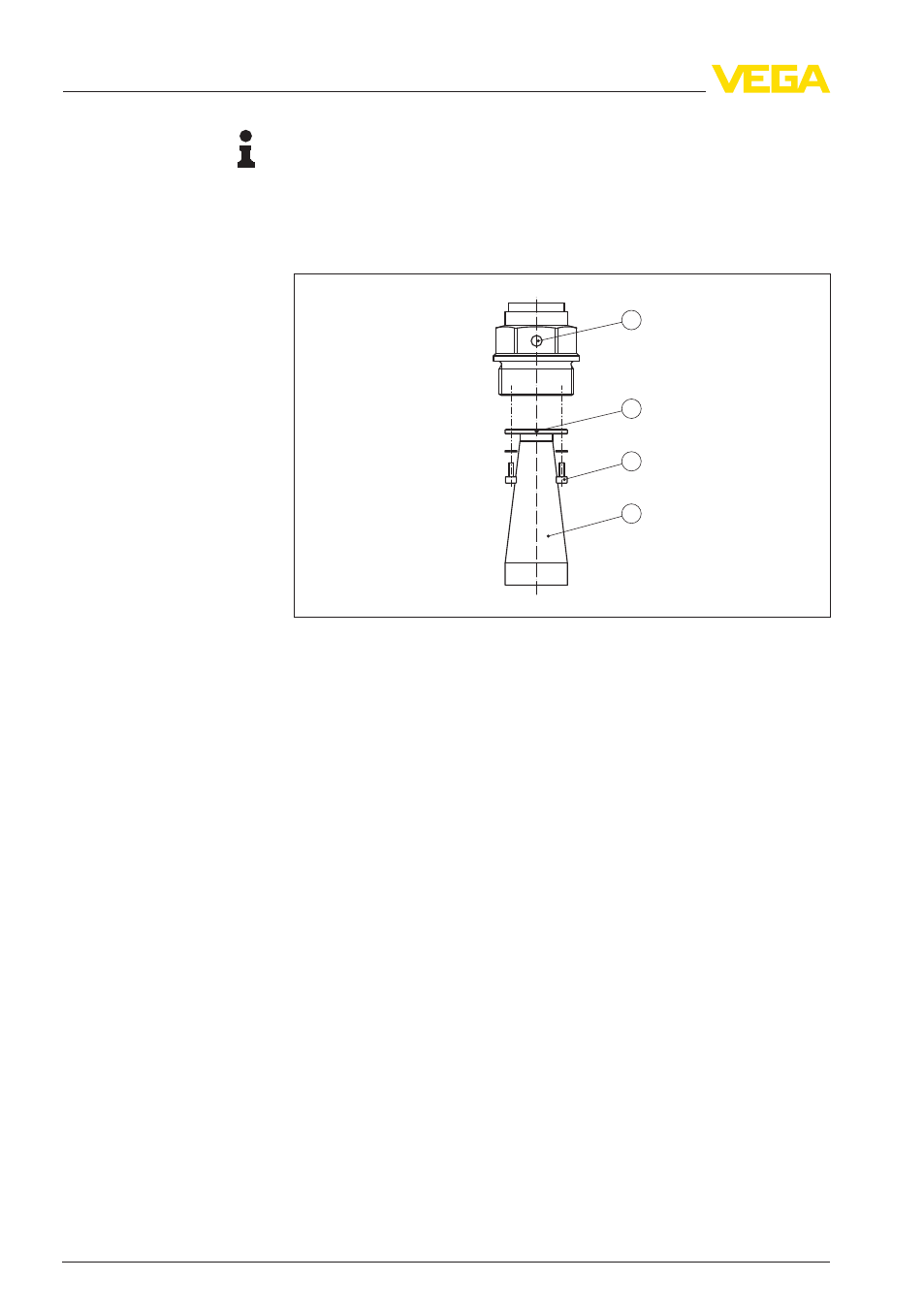

Рис. 2: Демонтаж рупорной антенны
1
Метка плоскости поляризации
2
Метка на основании антенны
3
Винты на основании антенны
4
Антенна
4
.3
Указания по монтажу
На сопровождающих указания по монтажу рисунках показан
радарный уровнемер с рупорной антенной. Данные указания
действительны, в применимых пределах, также и для исполнения
с параболической антенной.
Излучаемые датчиком радарные импульсы являются электро-
магнитными волнами. Плоскость поляризации определяется
направлением электрической составляющей. Поворачивая при-
бор на присоединительном фланце или в резьбовом патрубке,
можно за счет положения плоскости поляризации добиться
заметного уменьшения влияния ложных эхосигналов.
Плоскость поляризации обозначена метками на присоединении
прибора.
Рупорная и параболи-
ческая антенна
Плоскость поляриза-
ции
