18
4 Монтаж
VEGABAR 81 • HART и аккумуляторный блок
45026-R
U-131205
3
1
2

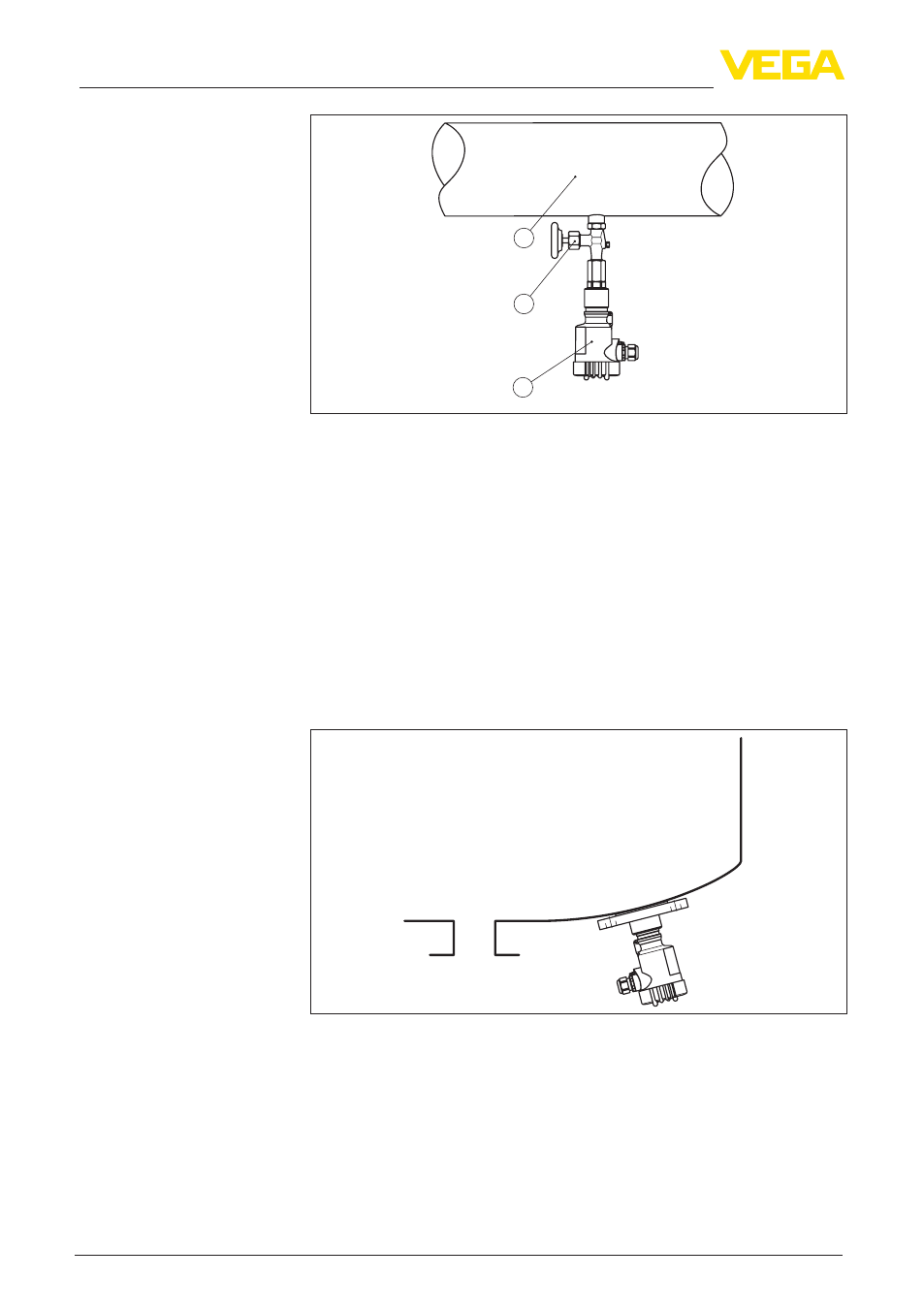

Рис. 8: Измерительная схема для измерения давления жидкостей в
трубопроводах
1 VEGABAR 81
2 Запорный вентиль
3 Трубопровод
4.4 Измерение уровня
Соблюдайте следующие указания по измерительной схеме:
•
Устройство монтировать ниже уровня Min.
•
Устройство монтировать в удалении от потока заполнения
или опорожнения.
•
Устройство монтировать так, чтобы оно было защищено от
толчков давления при работе мешалок.
Рис. 9: Измерительная схема для измерения уровня
Измерительная схема
