4 Монтаж
VEGABAR 81 • HART и аккумуляторный блок
45026-R
U-131205
1
2
3
6
6
6
6
6
5
4

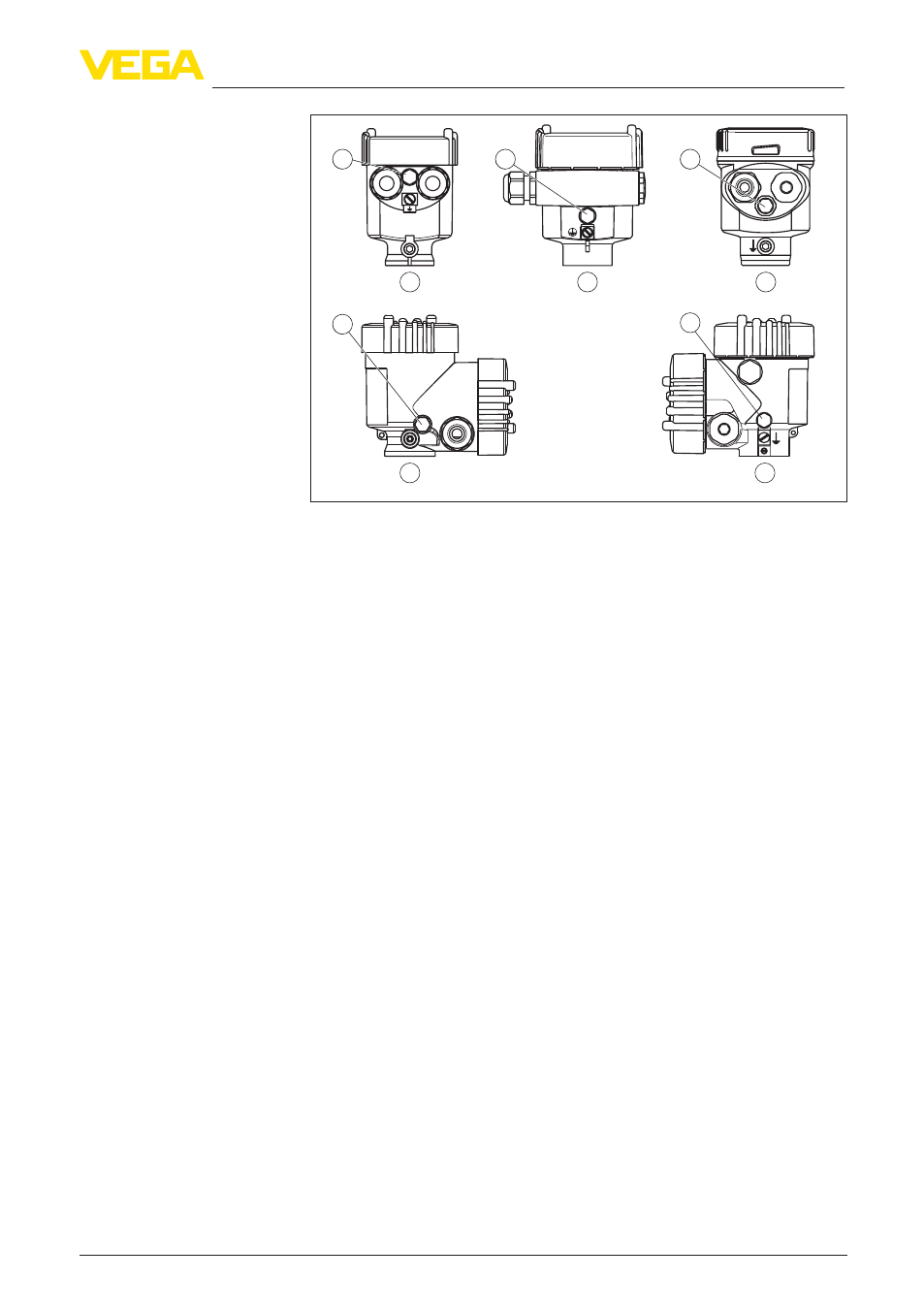

Рис. 5: Положение фильтрующего элемента у исполнений не-Ex, Ex ia и
Exd ia
1 Однокамерный корпус - пластик, нержавеющая сталь (точное литье)
2 Однокамерный корпус - алюминий
3 Однокамерный корпус - нержавеющая сталь (электрополированный)
4 Двухкамерный корпус - пластик
5 Двухкамерный корпус - алюминий
6 Фильтрующий элемент
У следующих устройств вместо фильтрующего элемента
установлена заглушка:
•
Устройства в исполнении со степенью защиты IP 66/IP 68
(1 bar) - вентиляция через капилляр в постоянно соединенном
кабеле
•
Устройства на абсолютное давление
4.3 Измерение давления
Соблюдайте следующее указание по измерительной схеме:
•
Устройство монтировать выше места измерения
В этом случае возможный конденсат будет стекать в рабочую
линию.
Схема установки для
измерения на газах
