Руководство по установке

43

Инструкция по эксплуатации

4

Оштукатуренная стена

Потребуются распорные пробки (не входят в комплект поставки).

Деревянные стены

Потребуются шурупы для дерева (не входят в комплект поставки).

Примечание

При установки на тонкую панель используйте усиленные материалы и выполняйте монтаж
таким же образом, как и при установке на оштукатуренные стены.

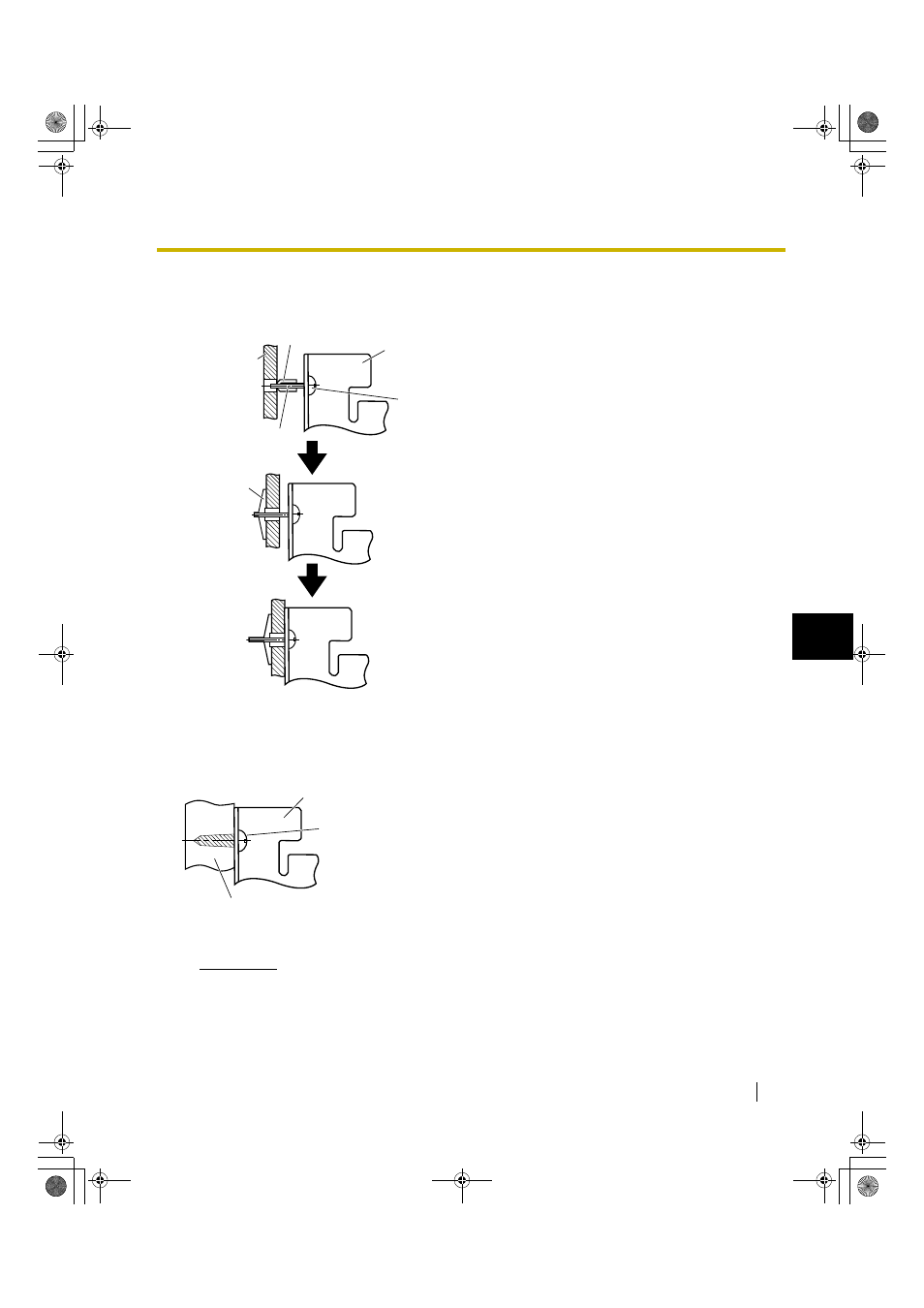

Штукатурка

Распорная пробка

Распорки

Настенная
крепежная
пластина

После раздвижения распорок тяните
настенную крепежную пластину на себя
до тех пор, пока распорки не закрепятся
в стене.

Затяните винт для обеспечения
надежного крепления настенной
крепежной пластины на стене.

Болт

Вставьте болт в отверстие настенной
крепежной пластины и в отверстие в
стене таким образом, чтобы распорки
находились в горизонтальном
положении.
Нужный размер отверстий см. в
инструкции по применению конкретных
распорных пробок.

Распорки

Настенная крепежная
пластина

Шуруп

Деревянная стена

Вставьте шуруп в отверстие настенной
крепежной пластины и туго затяните для
обеспечения надежного крепления
пластины на стене.
Нужный размер отверстий см. в
инструкции по применению конкретных
шурупов.
