Руководство по установке

40

Инструкция по эксплуатации

Установка настенных крепежных пластин

1.

Убедитесь, что стена достаточно прочная и выдержит доску elite Panaboard.
Расчетная прочность: больше чем 1 962 Н (200 кгф)

2.

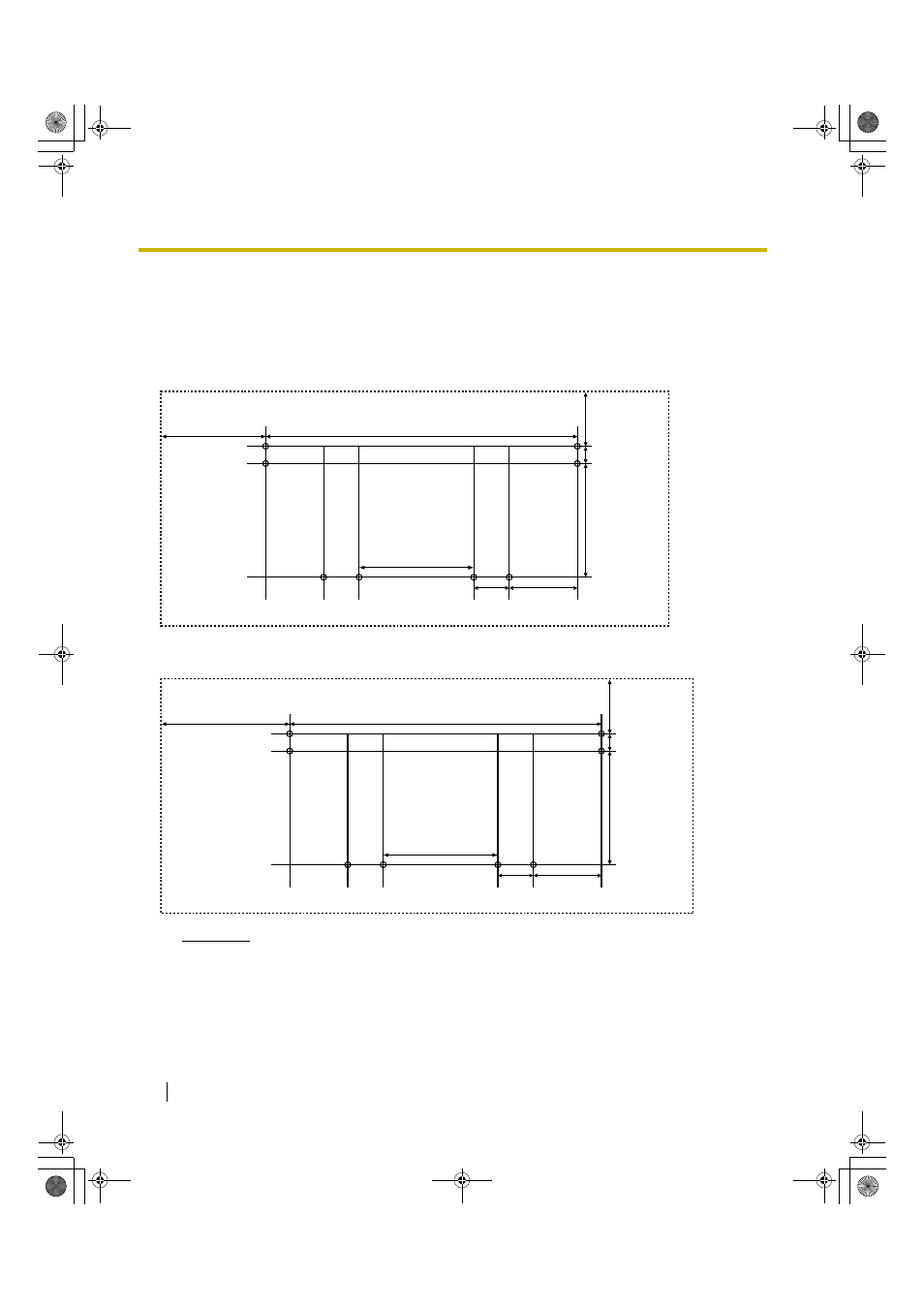

С помощью рулетки и уровня нанесите 8 меток для установки винтов.

UB-T880

UB-T880W

Замечание

Пунктирной линией на иллюстрации обозначен внешний край доски elite Panaboard.

3.

Просверлите 8 отверстий для настенных крепежных пластин.

Диаметр отверстий должен соответствовать размеру используемых винтов.

421,8 мм

813 мм

324,2 мм

208,2 мм

40 мм

1 006 мм

220,9 мм

23,5 мм

543,3 мм

813 мм

324,2 мм

208,2 мм

40 мм

1 006 мм

220,9 мм

23,5 мм
