11 Приложение
VEGABAR 86 • 4 … 20 mA
45506-R
U-131107
VEGABAR 86, резьбовое исполнение
L
175 mm (6.89"
)
20 mm (0.79"
)
68 mm (2.68"
)
ø 32 mm
(1.26")
ø 40 mm
(1.58")
SW 27 mm
(1.06")
ø 32 mm
(1.26")
164 mm (6.46"
)
ø 8 mm
(0.32")
ø 22 mm
(0.87")
ø 8 mm
(0.32")
G½
SW 41 mm
(1.61")
G1
G¼
18 mm (0.71"
)
33 mm (1.30"
)
ø 40 mm
(1.58")
1
2

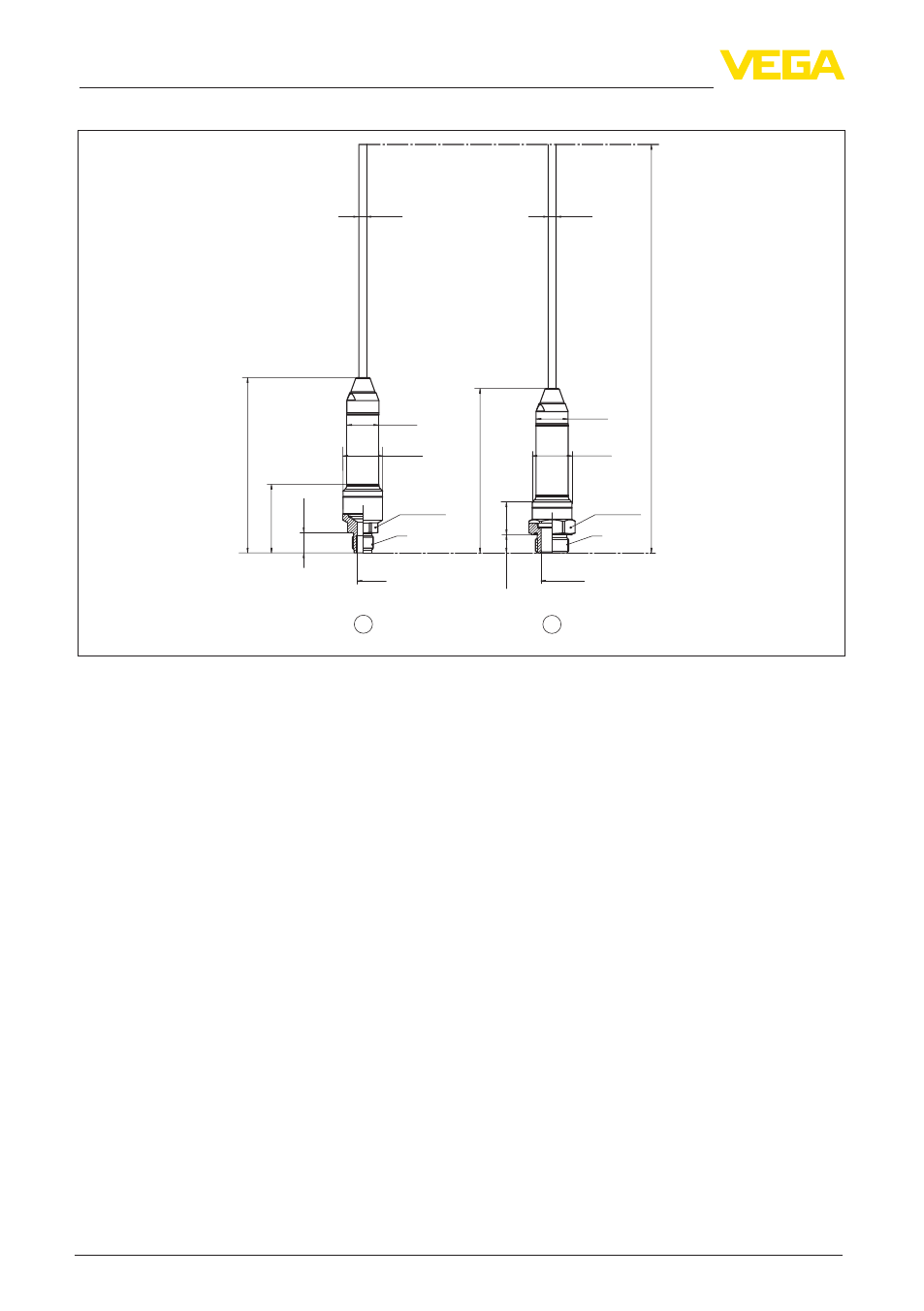

Рис. 33: VEGABAR 86, резьбовое исполнение
1 Резьба G½ внутри G¼
2 Резьба ½NPT отверстие ø11 mm
3 Резьба G1
