11 Приложение
VEGABAR 86 • 4 … 20 mA
45506-R
U-131107
VEGABAR 86
2 1 3 4
175 mm (6.89"
)
52 mm (2.05"
)
171 mm (6.73"
)
ø 8 mm
(0.32")
ø 29 mm
(1.14")
ø 32 mm
(1.26")
48-52 mm
(1.89" -
2.05") 22 mm
(0.87")
14 mm (0.55"
)
38,5 mm (1.52"
)
22 mm (0.87"
)
20,5 mm (0.81"
)
G1 ½ /
1½ NPT G1 ½ /
1½ NPT
G1 ½ /
1½ NPT
SW 30 mm
(1.18")
SW 46 mm
(1.81")
L L
L
L

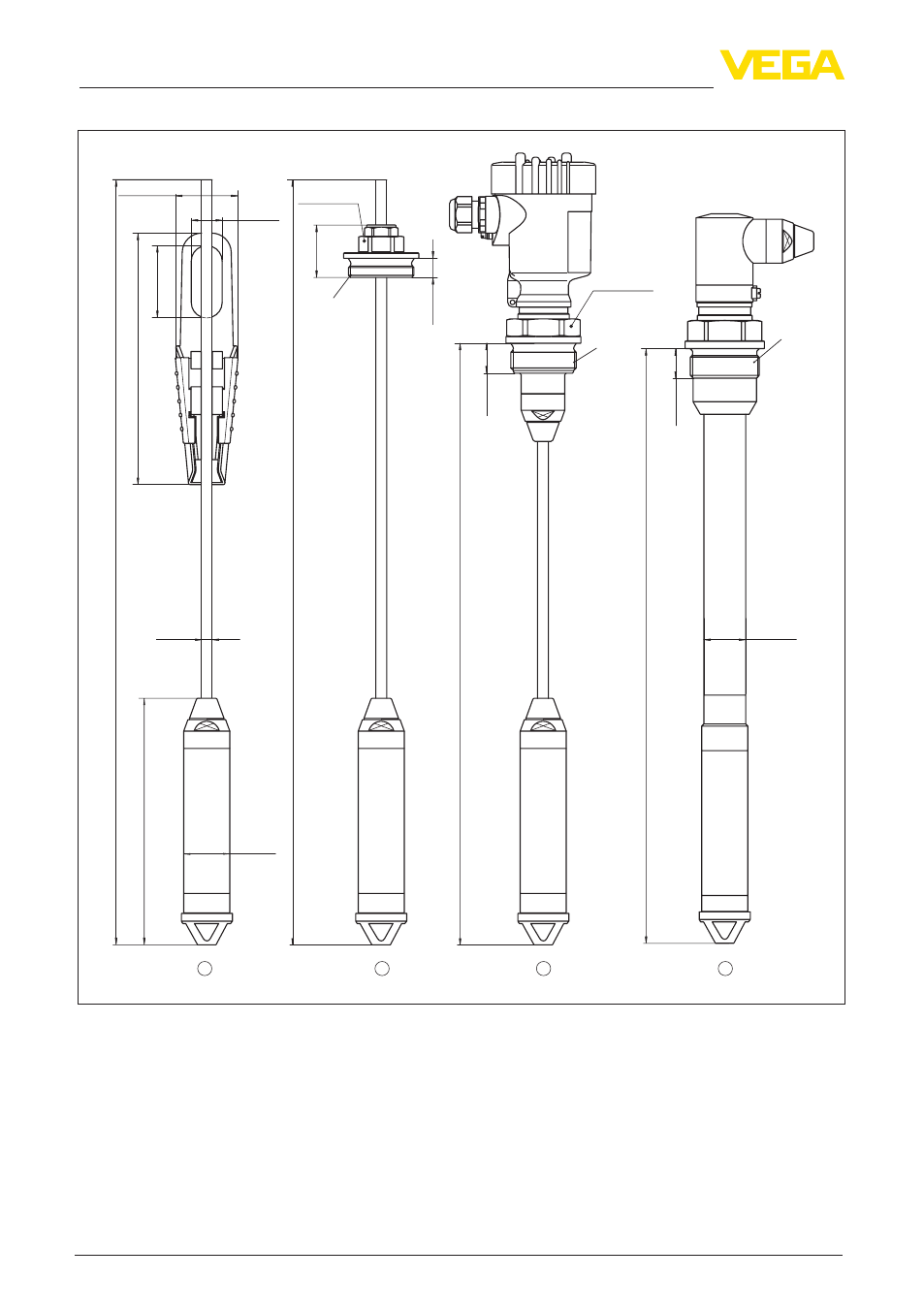

Рис. 29: VEGABAR 86 - чувствительный элемент 32 мм
1 С натяжным зажимом
2 С резьбовым соединением G1½ (1½ NPT)
3 С резьбой G1½ (1½ NPT)
4 С прямым выводом кабеля
5 Проходной фитинг
