9 Диагностика и сервис
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
41829-R
U-130620

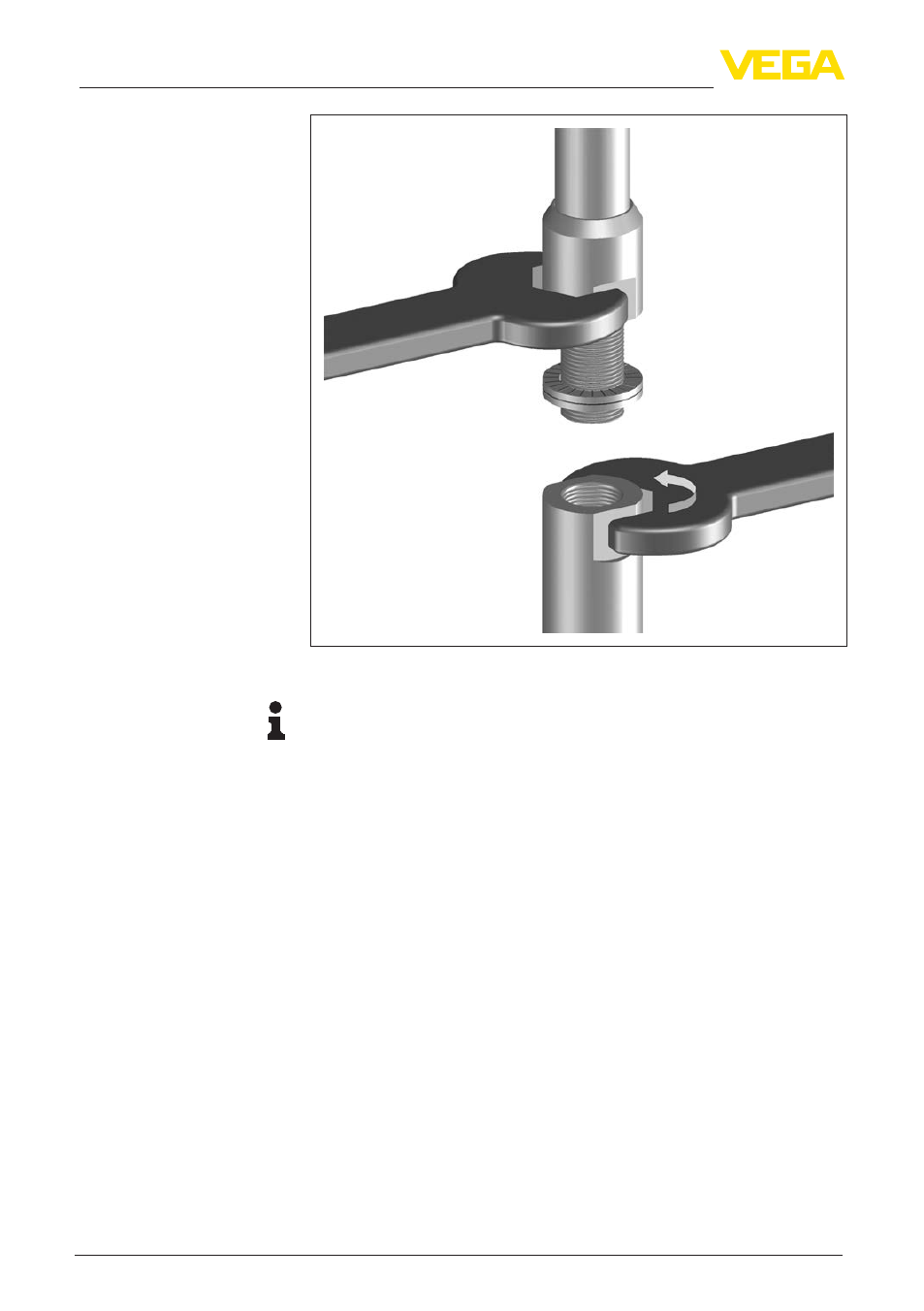

Рис. 43: Замена измерительного троса или стержня
Информация:
Для обеспечения максимальной прочности соединения при
растяжении, соблюдайте указанный момент затяжки.
6. Ввести новую длину и, если нужно, новый тип зонда и
заново выполнить установку минимума и максимума (См.
"Установка Min и Установка Max").
Измерительный стержень или трос можно укоротить до
желаемой длины.
1. Отметьте желаемую длину смотрированного измерительного
стержня.
2. Трос: Oслабить три стопорных штифта на натяжном грузе.
Трос-ø 4: шестигранник под ключ 3
Трос-ø 6, трос-ø 8: шестигранник под ключ 4
3. Трос: вывернуть стопорные штифты.
4. Трос: вынуть трос из натяжного груза.
5. Режущим диском или пилой по металлу обрежьте трос/
стержень по метке. Для троса учитывайте данные на
следующем рисунке.
6. Трос: трос вставить внутрь груза в соответствии с чертежом.
Тросы с пластиковым покрытием: покрытие, в соответствии
с чертежом, удалить на 70 мм (2.76 in).
Укорачивание троса/
стержня
