5 Подключение к источнику питания
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
41829-R
U-130620
Информация:
Клеммный блок является съемным и может быть удален с
электроники. Для этого нужно маленькой отверткой поддеть
и вытащить клеммный блок. При установке клеммного блока
назад должен быть слышен звук защелкивания.
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Снять модуль индикации и настройки, если он установлен,
повернув его слегка влево.
3. Ослабить гайку кабельного ввода.
4. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
5. Вставить кабель в датчик через кабельный ввод.

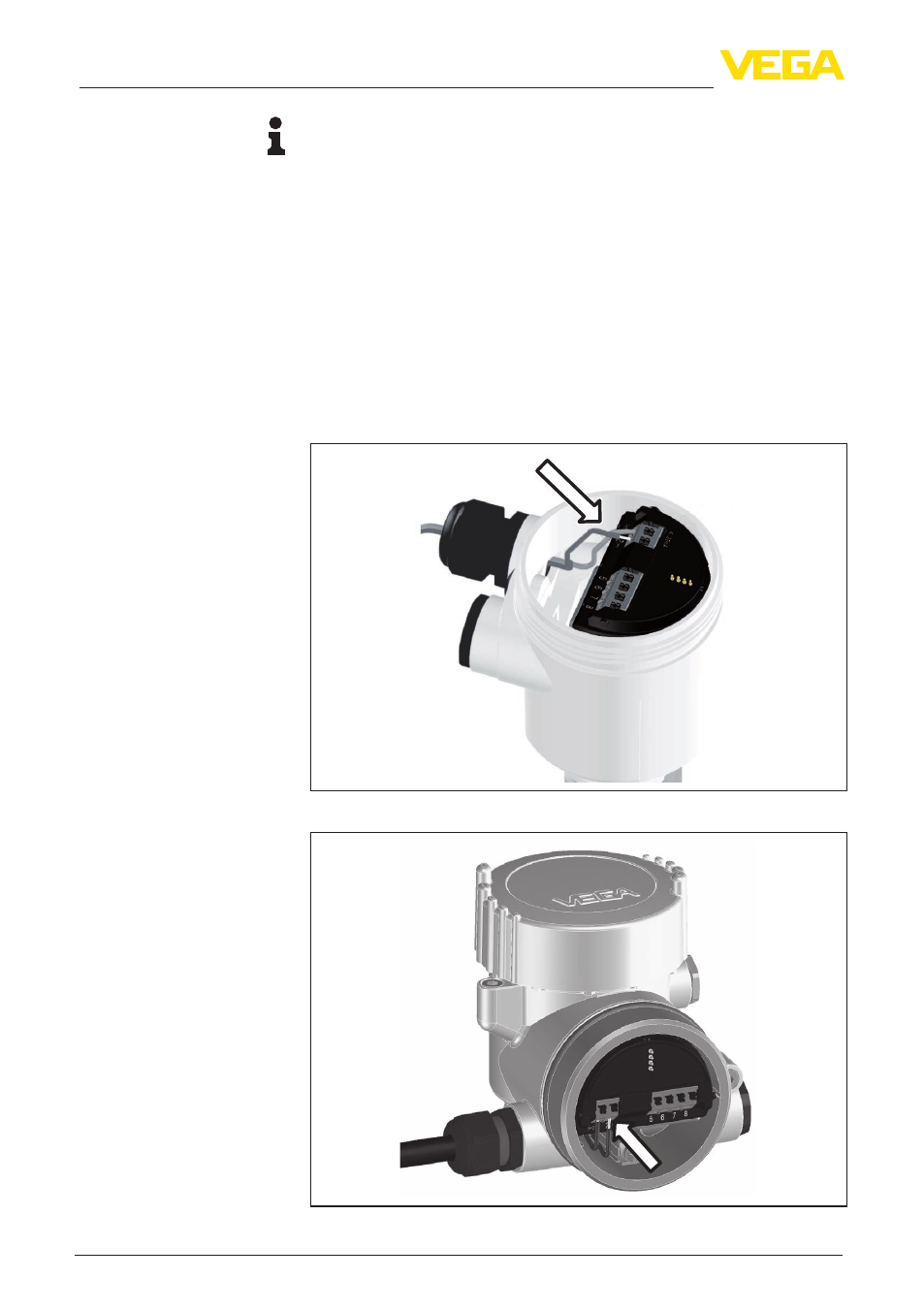

Рис. 12: Шаги подключения 5 и 6 - однокамерный корпус
Рис. 13: Шаги подключения 5 и 6 - двухкамерный корпус
Порядок подключения
