10 Приложение
VEGABAR 54 • 4 … 20 mA/HART - с климатической компенсацией
36727-R
U-130320
VEGABAR 54, присоединение для бумажной промышленности 1
45,5 mm (1
51
/
64
")
ø 26,3 mm
(1
1
/
32
")
ø 36 mm
(1
27
/
64
")
M8
ø 27,4 mm
(1
5
/
64
")
29 mm (1
9
/
64
")
48 mm (1
57
/
64
")
ø 25 mm
(
63
/
64
")
M30x1,5
SW32
52 mm (2
3
/
64
")
21 mm (
53
/
64
")
46
M44x1,25
PC
PD
PE
43,7 mm (1
23
/
32
")
ø 34,6 mm
(1
23
/
64
")
43,7 mm (1
23
/
32
")
ø 40,4 mm
(1
19
/
32
")
BF/BS
BA/BB
M8
M8

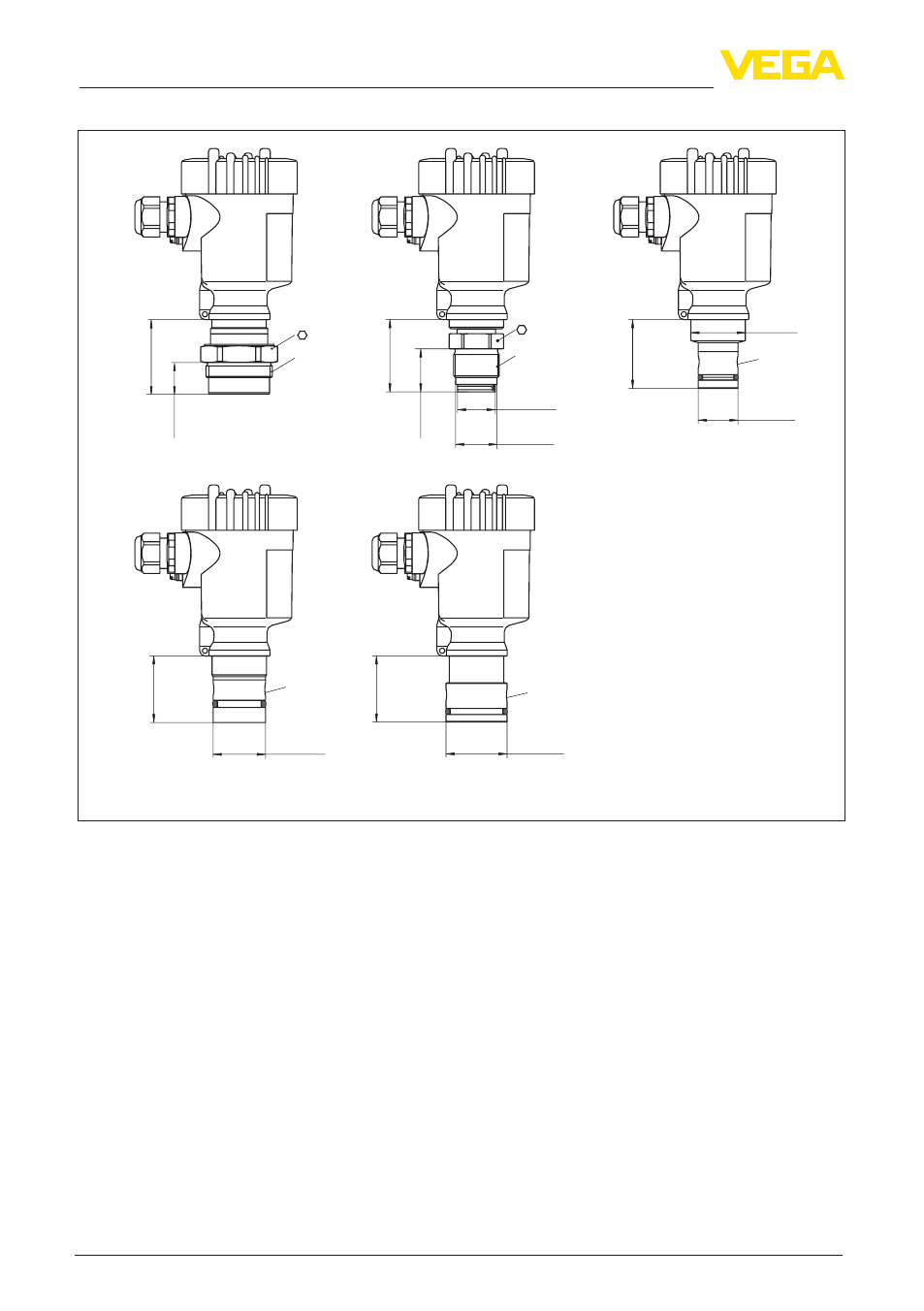

Рис. 39: VEGABAR 54, типы присоединения для бумажной промышленности: BA/BB = M44x1,25; BF =
M30x1,5; BS = M30x1,5 для слива бумажной массы, PC = PMC 1", PD = PMC 1¼", PE = PMC 1½"
