2 размеры – Инструкция по эксплуатации VEGA VEGABAR 54 4 … 20 mA_HART - climate compensated
Страница 60
60
10 Приложение
VEGABAR 54 • 4 … 20 mA/HART - с климатической компенсацией
36727-R
U-130320
1000
750
500
250
12
18
16
14
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

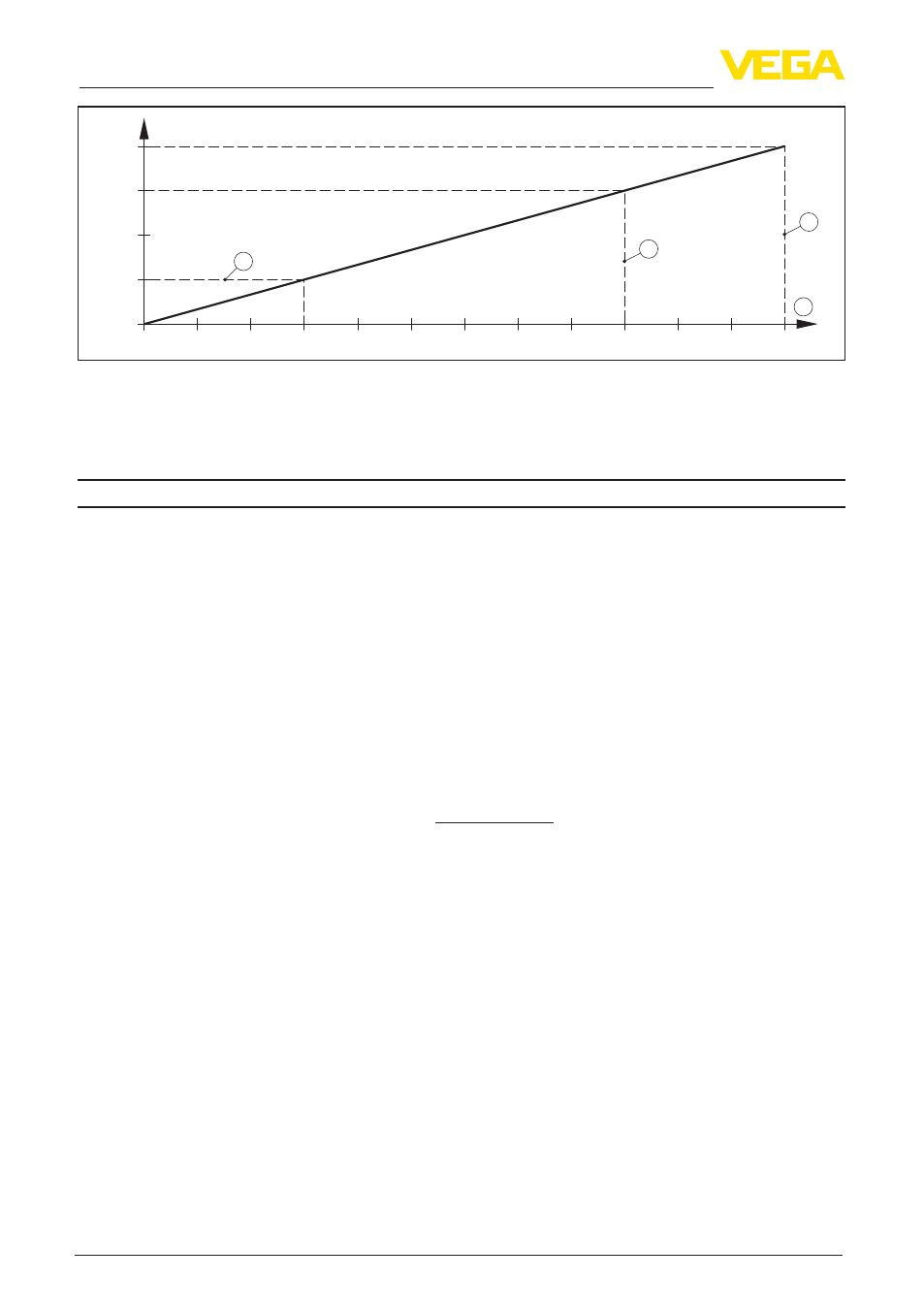

Рис. 26: Диаграмма напряжения
1 Нагрузка HART (исполнение с HART)
2 Предел напряжения для устройства EEx-ia
3 Предел напряжения для устройства без взрывозащиты
4 Рабочее напряжение
Защита
Степень защиты
Ʋ Стандартный корпус
IP 66/IP 67
16)
Ʋ Корпус из алюминия или нерж.
стали (вариант)
IP 68 (1 bar)
17)
Ʋ Рабочий узел в исполнении IP 68
IP 68 (25 bar)
Ʋ Выносной корпус
IP 65, IP 66/IP 68 (0,2 bar)
Категория перенапряжений
III
Класс защиты
II
10.2 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с сайта www.vega.com через "Downloads" и"Drawings".
Устройства с выходом 4 … 20 mA не имеют двухкамерного исполнения корпуса
16)
Датчики с измерительным диапазоном на избыточное давление могут при погружении, например, в
воду перестать воспринимать давление окружающей среды. Это может привести к искажению изме-
ренных значений.
17)
Только для устройств с измерительным диапазоном абсолютного давления.
