Инструкция по эксплуатации VEGA VEGABAR 55 4 … 20 mA_HART
Страница 61
61
10 Приложение
VEGABAR 55 • 4 … 20 mA/HART
36734-R
U-130320
1000
750
500
250
12
18
16
14
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

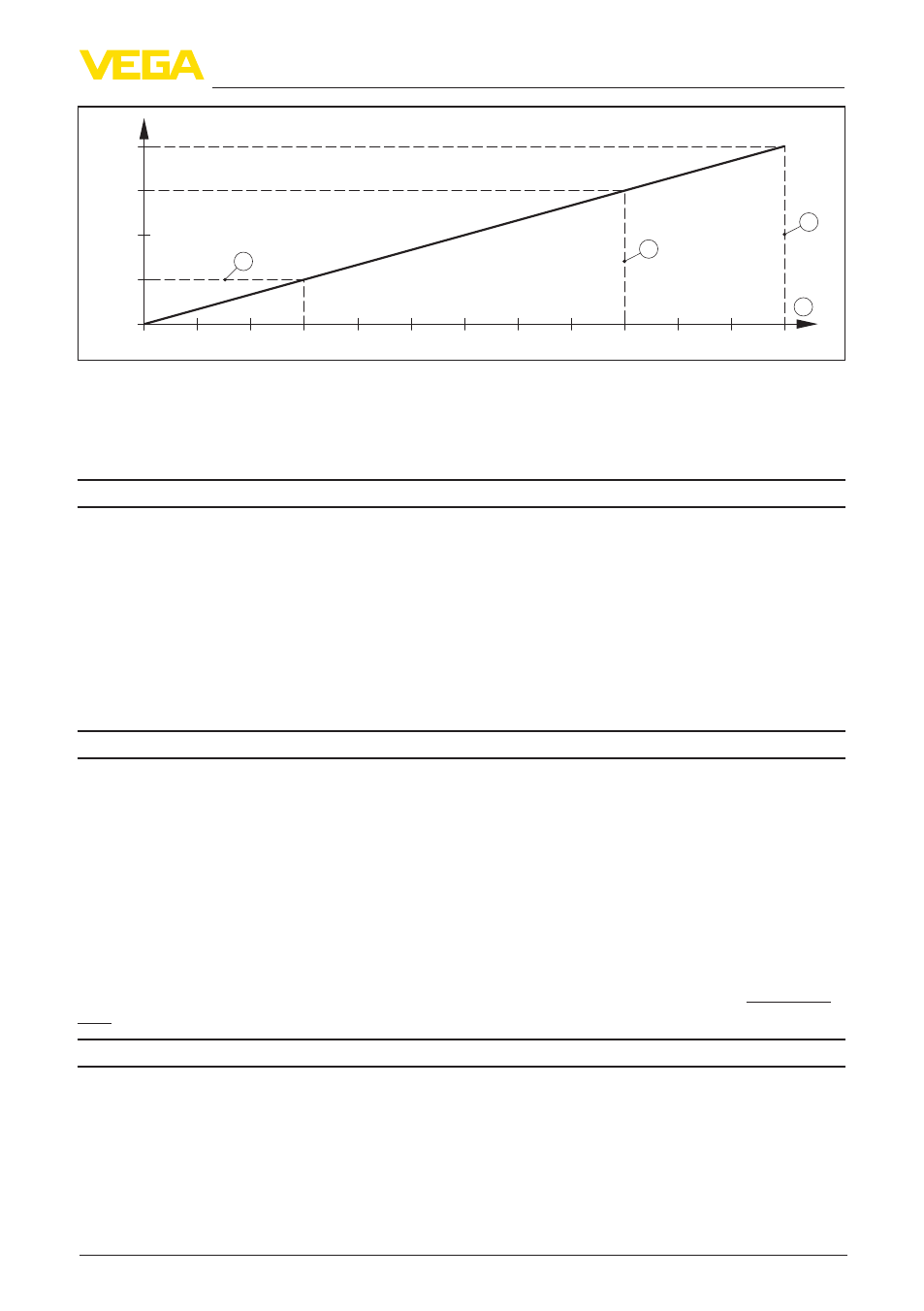

Рис. 29: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства Ex-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
Защита
Степень защиты
Ʋ Стандартный корпус
IP 66/IP 67
16)
Ʋ Корпус из алюминия или нерж.
стали (вариант)
IP 68 (1 bar)
17)
Ʋ Рабочий узел в исполнении IP 68
IP 68 (25 bar)
Ʋ Выносной корпус
IP 65, IP 66/IP 68 (0,2 bar)
Категория перенапряжений
III
Класс защиты
II
Функциональная безопасность (SIL)
Устройства, заказанные с квалификацией SIL, поставляются с завода с уже активирован-
ной функцией SIL. Для устройств, заказанных без квалификации SIL, функция SIL может
быть активирована пользователем через модуль индикации и настройки или PACTware.
Функциональная безопасность по IEC 61508-4
Ʋ Одноканальная архитектура
(1oo1D)
до SIL2
Ʋ Двухканальная избыточная архи-
тектура (1oo2D)
до SIL3
Подробную информацию см. в Safety Manual для устройств данной серии или на "www.vega.
com", "Downloads", "Approvals".
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
16)
Датчики с измерительным диапазоном на избыточное давление могут при погружении, например, в
воду перестать воспринимать давление окружающей среды. Это может привести к искажению изме-
ренных значений.
17)
Только для устройств с измерительным диапазоном абсолютного давления.
