23
5 Подключение к источнику питания
VEGABAR 55 • 4 … 20 mA/HART
36734-R
U-130320
1
2
1 2

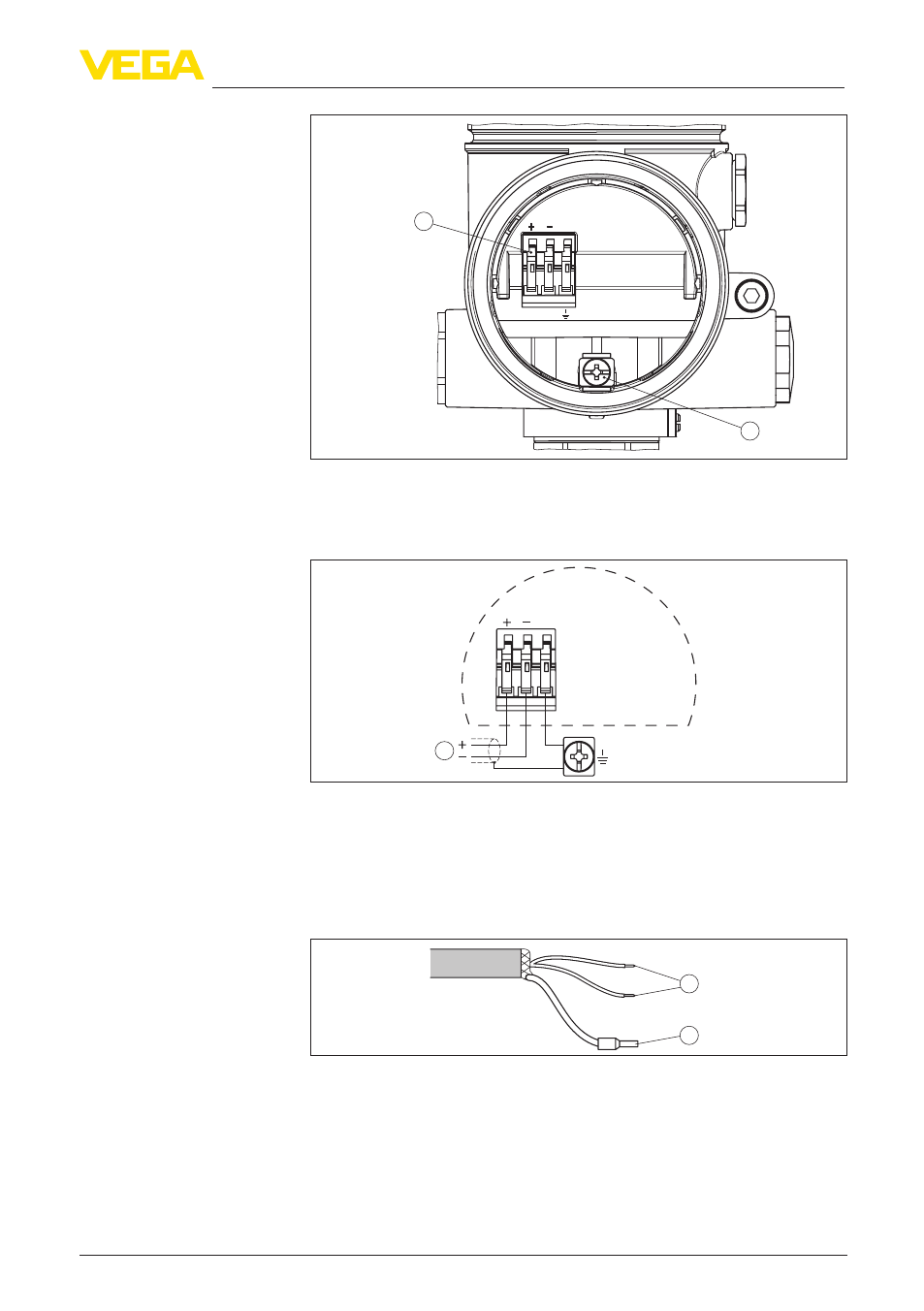

Рис. 15: Отсек подключения (двухкамерный корпус Ex d)
1 Пружинные контакты для подключения питания и экрана кабеля
2 Клемма заземления для подключения экрана кабеля
1
1
2
Рис. 16: Схема подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 17: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Отсек подключения
Схема подключения
Назначение прово-
дов соединительного
кабеля
