4 Монтаж
VEGAPULS WL 61 • Foundation Fieldbus
38063-R
U-121123

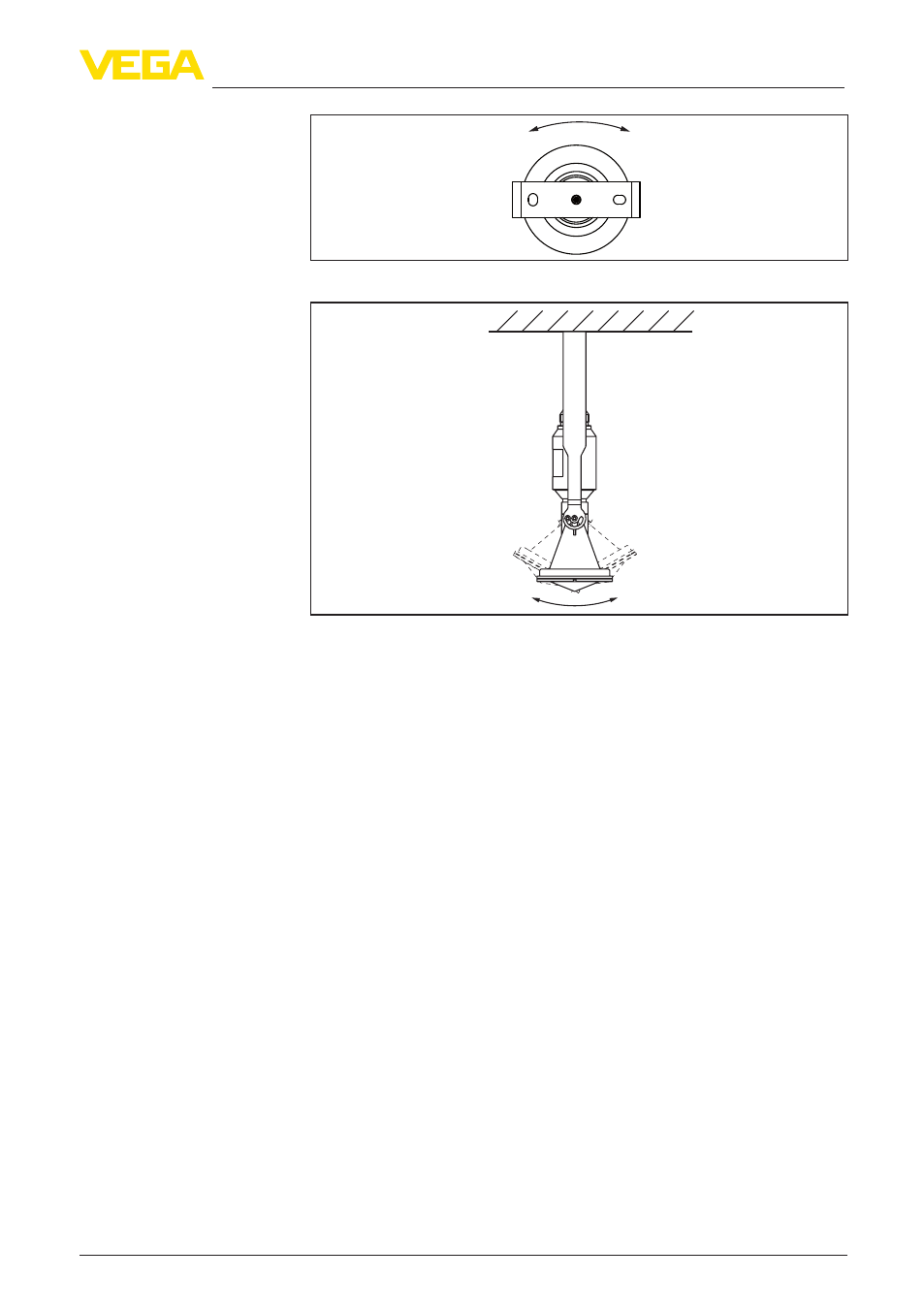

Рис. 12: При монтаже на перекрытии вращение в середине
Рис. 13: Регулировка угла наклона при монтаже на стене
4.4 Указания по монтажу
Для плотного монтажа исполнения с пластиковой рупорной
антенной и накидным или адаптерным фланцем выполнить
следующее:
1. Использовать подходящее плоское уплотнение, например из
EPDM, с твердостью по Шору 25 или 50
2. Число винтов фланца соответствует числу отверстий во
фланце
3. Все винты затянуть с моментом, указанным в технических
данных
Излучаемые датчиком радарные импульсы являются электро-
магнитными волнами. Плоскость поляризации определяется на-
правлением электрической составляющей. Поворачивая прибор
на присоединительном фланце или в монтажной скобе, можно
за счет положения плоскости поляризации добиться заметного
уменьшения влияния ложных эхосигналов.
Положение плоскости поляризации обозначено метками на
приборе.
Плотный монтаж
пластиковой рупорной
антенны
Плоскость поляризации
