16
4 Монтаж
VEGAPULS WL 61 • Foundation Fieldbus
38063-R
U-121123
1

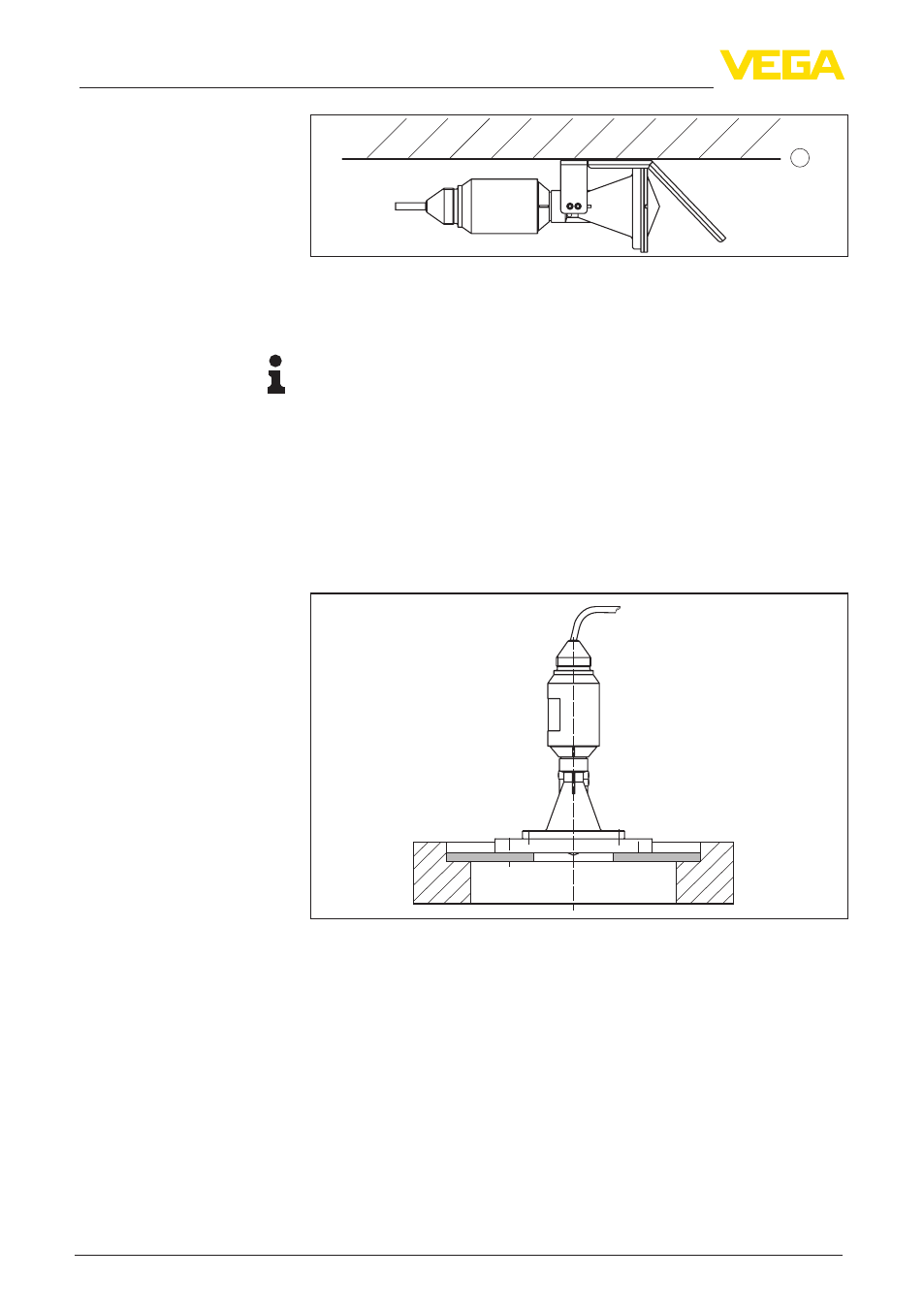

Рис. 10: Горизонтальный монтаж посредством монтажной скобы со встро-
енным дефлектором
1 Базовая плоскость
Информация:
При такой монтажной комбинации, смещение учтено уже в
заводской установке. Базовой плоскостью является нижняя
сторона монтажной планки.
Для монтажа прибора на патрубке или люке может использо-
ваться комбинированный накидной фланец для DN 80 (ASME 3"
или JIS 80). Прибор также может поставляться с завода с плот-
но-несъемно смонтированным адаптерным фланцем от DN 100
(ASME 4" или JIS 100).
Чертежи для данных вариантов монтажа см. в гл. "Размеры".
Рис. 11: Монтаж с помощью адаптерного фланца, например на люке.
4.3 Подготовка к монтажу с монтажной
скобой
Поставляемая монтажная скоба не прикреплена к прибору.
Сначала ее необходимо прикрепить к датчику с помощью вхо-
дящих в комплект винтов. Необходимый инструмент: торцовый
шестигранный ключ, размер 4 (макс. момент затяжки см. в гл.
"Технические данные").
Для привинчивания скобы к датчику возможны два исполнения.
В зависимости от выбранного исполнения, датчик может быть
повернут в скобе бесступенчато на 180° или ступенчато на 0°,
90° и 180°.
Фланец
