11 Приложение
VEGAPULS 61 • Profibus PA
36501-R
U-121123
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2
3

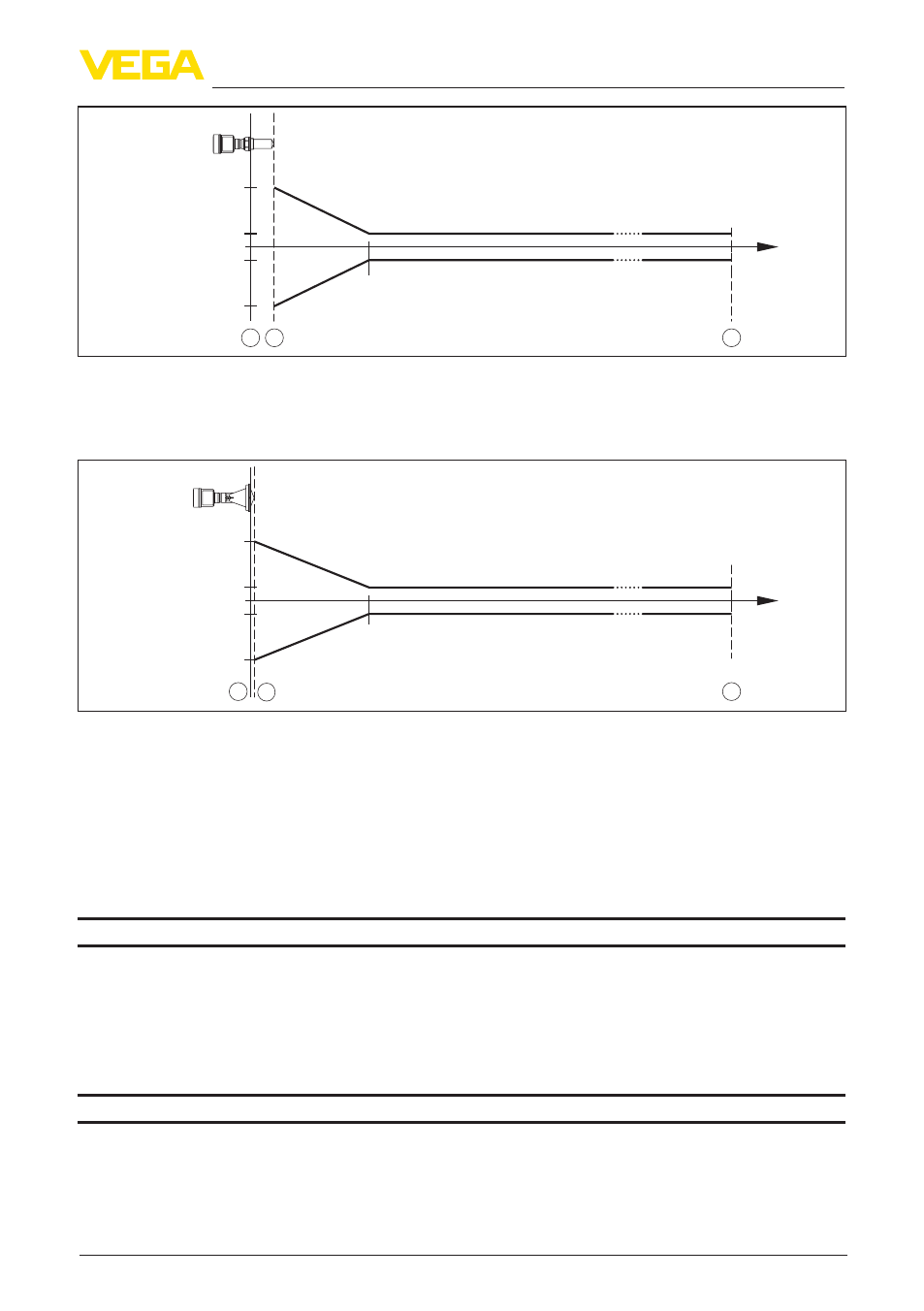

Рис. 56: Погрешность измерения при эталонных условиях - герметизированная антенная система
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2
3
Рис. 57: Погрешность измерения при эталонных условиях - пластиковая рупорная антенна
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
Погрешность измерения на сыпучих
продуктах
Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому невоз-
можны.
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±50 mm
Характеристики измерения и рабочие характеристики
Измерительная частота
Диапазон K (технология 26 ГГц)
Время измерительного цикла
Ʋ Стандартная электроника прибл.
450 ms
