4 Монтаж
VEGAPULS 61 • Profibus PA
36501-R
U-121123

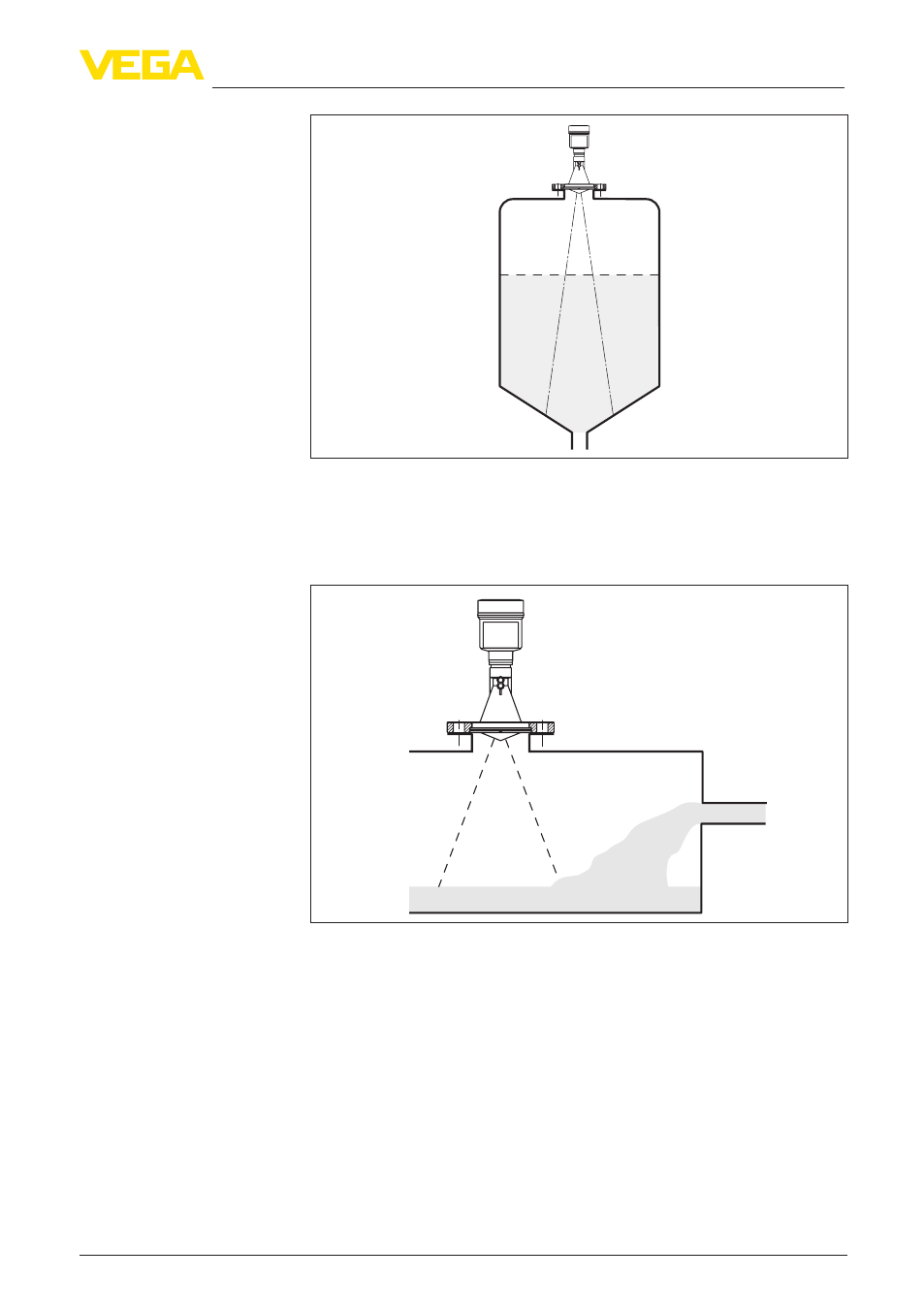

Рис. 10: Монтаж радарного датчика на емкостях с коническим днищем
Приборы не следует монтировать над заполняющим потоком.
Прибор должен определять поверхность продукта, а не втекаю-
щий продукт.
Рис. 11: Монтаж радарного датчика при втекающем продукте
Для монтажа VEGAPULS 61 на патрубке имеется накидной фла-
нец DN 80 (ASME 3" или JIS 80), а также адаптерный фланец.
У приборов с пластиковым, алюминиевым однокамерным или
нержавеющим корпусом накидной фланец можно надеть через
корпус непосредственно при монтаже на месте. Через алюми-
ниевый двухкамерный корпус накидной фланец надеть нельзя,
поэтому данный способ монтажа нужно указывать при заказе
прибора.
Втекающий продукт
Патрубок при пластико-
вой рупорной антенне
