VEGAPULS 62 • 4 … 20 mA/HART - четырехпроводный
36504-R
U-121123
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

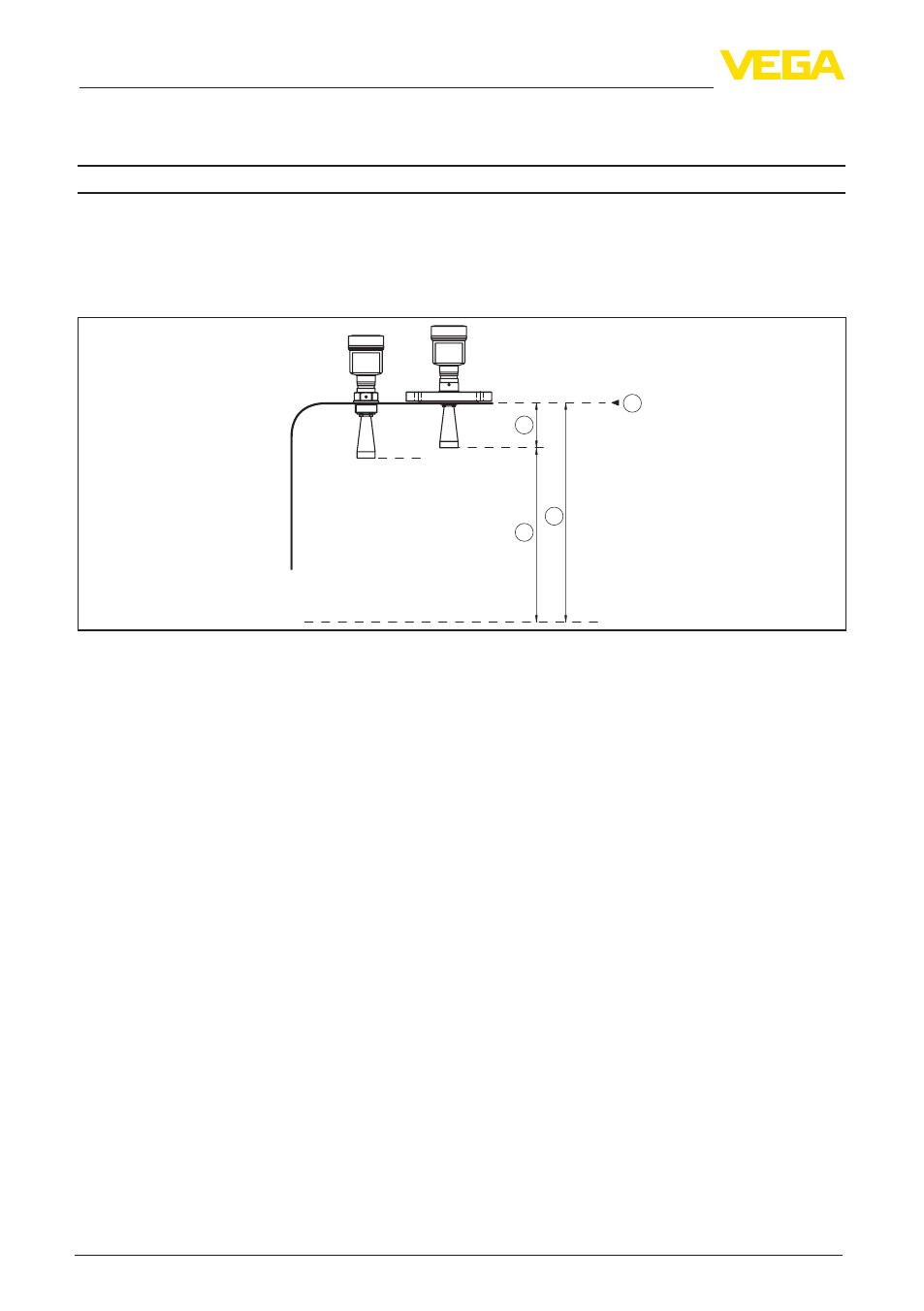

Рис. 50: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Стандартная электроника
Макс. диапазон измерения
35 m (114.83 ft)
Рекомендуемый диапазон измерения
Ʋ Антенна ø 40 мм (1.575 in)
до 15 м (49.21 ft)
Ʋ Антенна ø 48 мм (1.89 in)
до 20 м (65.62 ft)
Ʋ Антенны ø 75 мм (2.953 in), ø 95 мм
(3.74 in), параболическая антенна
до 35 м (114.83 ft)
Электроника с повышенной чувствительностью
Макс. диапазон измерения
75 m (246.1 ft)
Рекомендуемый диапазон измерения
Ʋ Антенна ø 40 мм (1.575 in)
до 15 м (49.21 ft)
Ʋ Антенна ø 48 мм (1.89 in)
до 20 м (65.62 ft)
Ʋ Антенна ø 75 мм (2.953 in)
до 40 м (131.23 ft)
Ʋ Антенна ø 95 мм (3.74 in)
до 50 м (164 ft)
Ʋ Параболическая антенна
до 75 м (246.1 ft)
