4 Монтаж
VEGAPULS 62 • 4 … 20 mA/HART - четырехпроводный
36504-R
U-121123
0 %
100 %
1
2
5
4
3
6

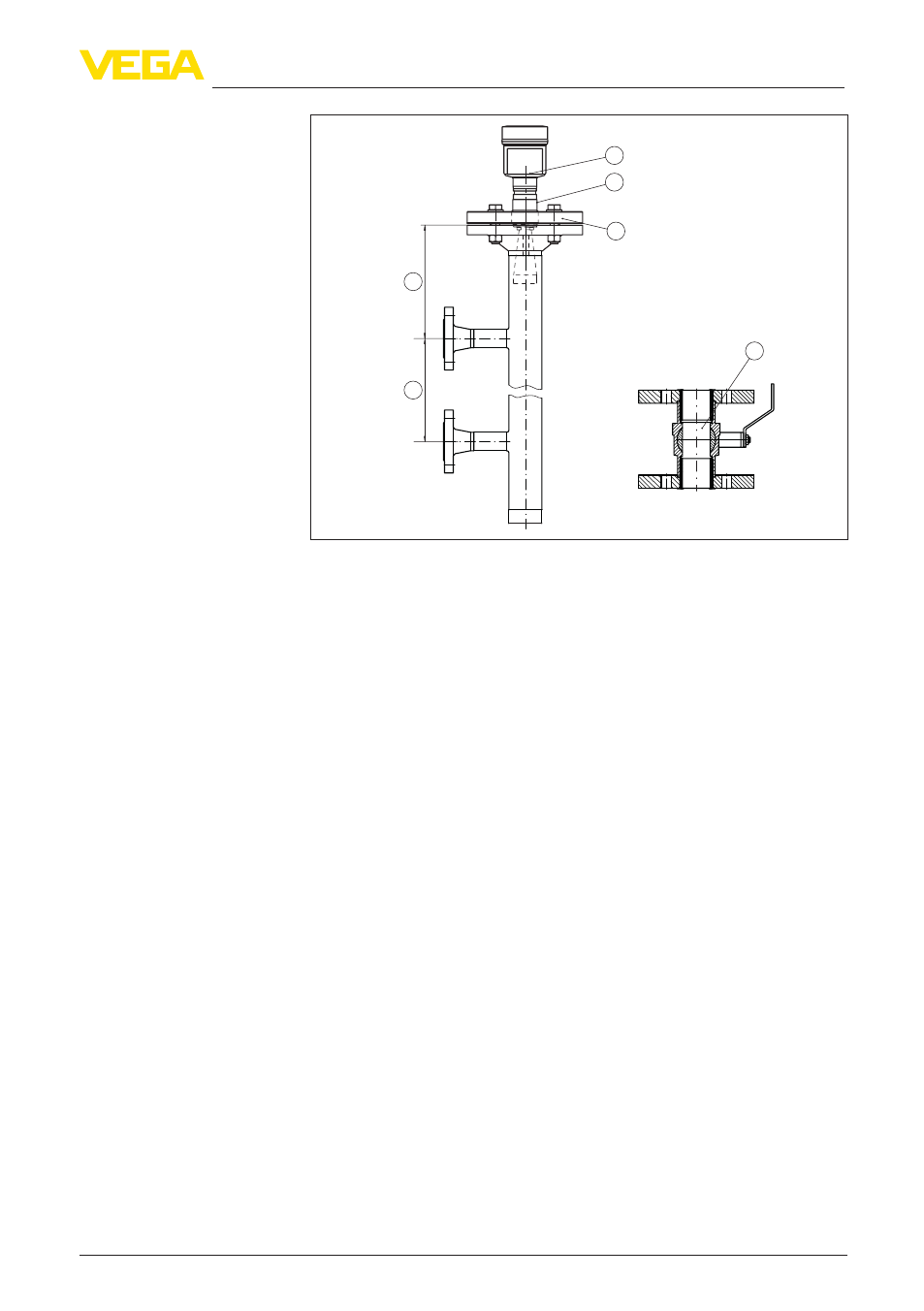

Рис. 20: Монтаж в выносной трубе
1 Радарный уровнемер
2 Метка плоскости поляризации
3 Фланец устройства
4 Расстояние от базовой плоскости датчика до верхнего соединительно-
го патрубка
5 Расстояние между соединительными патрубками
6 Шаровой кран с полным проходом
Указания по ориентации:
•
Учитывать метку поляризации на датчике.
•
У исполнения с резьбовым присоединением метка располо-
жена на шестиграннике резьбового присоединения, у испол-
нения с фланцевым присоединением метка расположена
между двумя отверстиями фланца.
•
Метка должна смотреть в одном направлении с соединитель-
ными патрубками к емкости.
Указания по измерению:
•
Точка 100 % не должна лежать выше верхнего соединитель-
ного патрубка к емкости.
•
Точка 0 % не должна лежать ниже нижнего соединительного
патрубка к емкости.
•
Минимальное расстояние от базовой плоскости датчика
до верхней кромки верхнего соединительного патрубка
> 300 мм.
•
Для компенсации погрешности из-за изменения времени
прохождения сигнала в трубе необходимо при параметри-
ровании выбрать "Применение - Опускная труба" и ввести
условный диаметр трубы.
•
Когда датчик смонтирован на трубе, можно рекомендовать
создание памяти помех, однако это не является обязатель-
ным требованием.
