11 Приложение
VEGAPULS 68 • 4 … 20 mA/HART - четырехпроводный
36536-R
U-121123
Сигнал неисправности - токовый вы-
ход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток
22 mA
Пусковой ток
≤ 3,6 mA
Нагрузка (4 … 20 mA/HART - актив-
ный)
< 500 Ω
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Выходные значения HART
Ʋ PV (Primary Value)
Расстояние до уровня
Ʋ SV (Secondary Value)
Высота уровня как процентное значение
Ʋ TV (Third Value)
Линеаризованное процентное значение
Ʋ QV (Fourth Value)
Измеренное значение в пересчете
Разрешающая способность измере-
ния (цифровая)
< 1 mm (0.039 in)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 200 mm (7.874 in)
Ʋ Отражатель
Плоский пластинчатый рефлектор
Ʋ Ложные отражения
Самый сильный сигнал помехи на 20 дБ слабее по-
лезного эхосигнала
Погрешность измерения на жидкостях См. следующие диаграммы
1,0 m (3.28 ft)
10 mm (0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
- 10 mm (- 0.394 in)
0
1 2
3

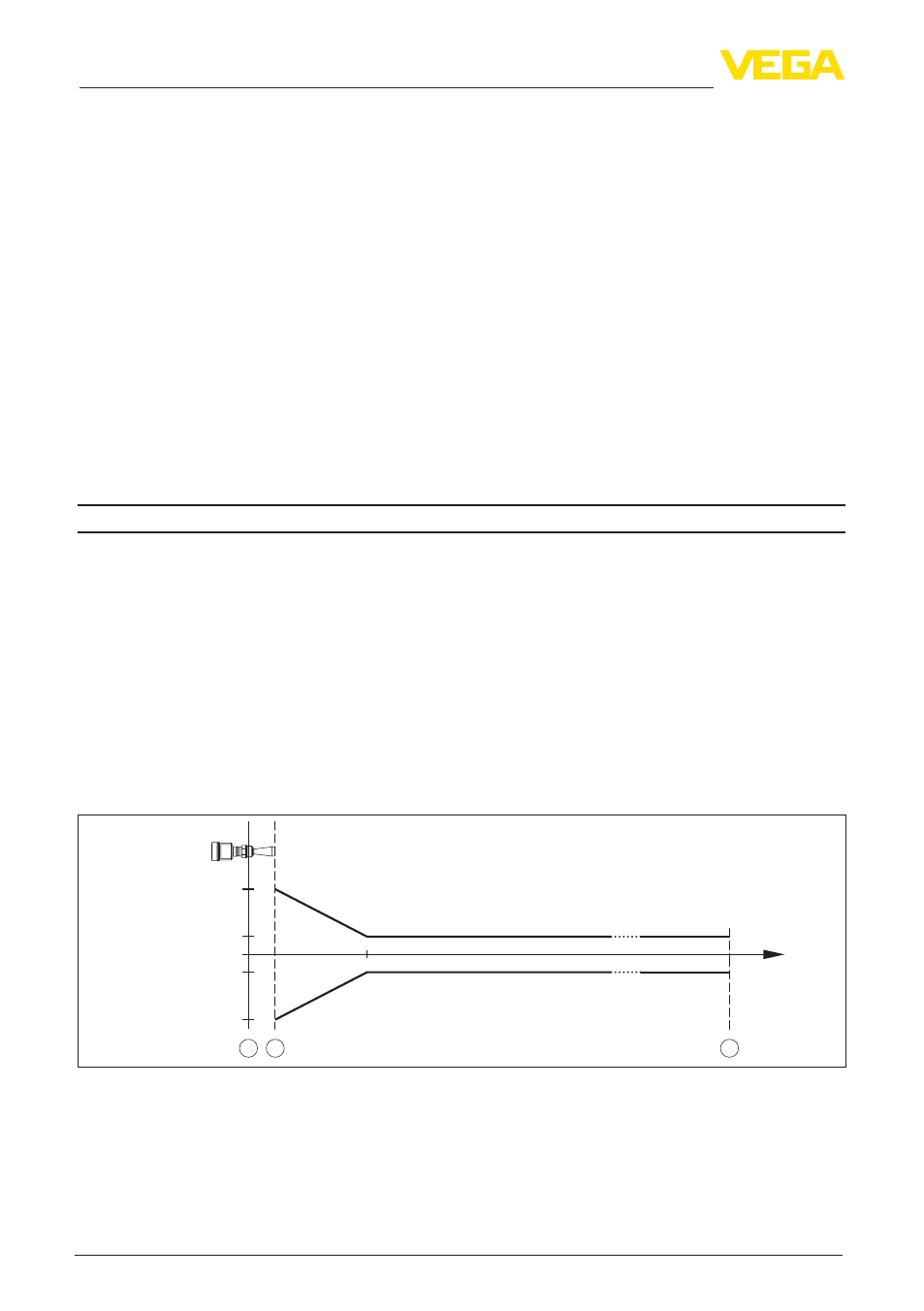

Рис. 49: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
