4 Монтаж
VEGAPULS 68 • 4 … 20 mA/HART - четырехпроводный
36536-R
U-121123
10. Гаечным ключом (размер 36) затянуть контргайку (2), момент
затяжки макс. 40 Нм.
Примечание:
Для обеспечения достаточного объема подачи воздуха у испол-
нения со входом для подключения воздушной продувки отвер-
стия в антенне и в присоединении должны совпадать. (Воздух
через эти отверстия направляется на фидерную систему. Обдув
всей параболической антенны не предусматривается).
1
2
3
4

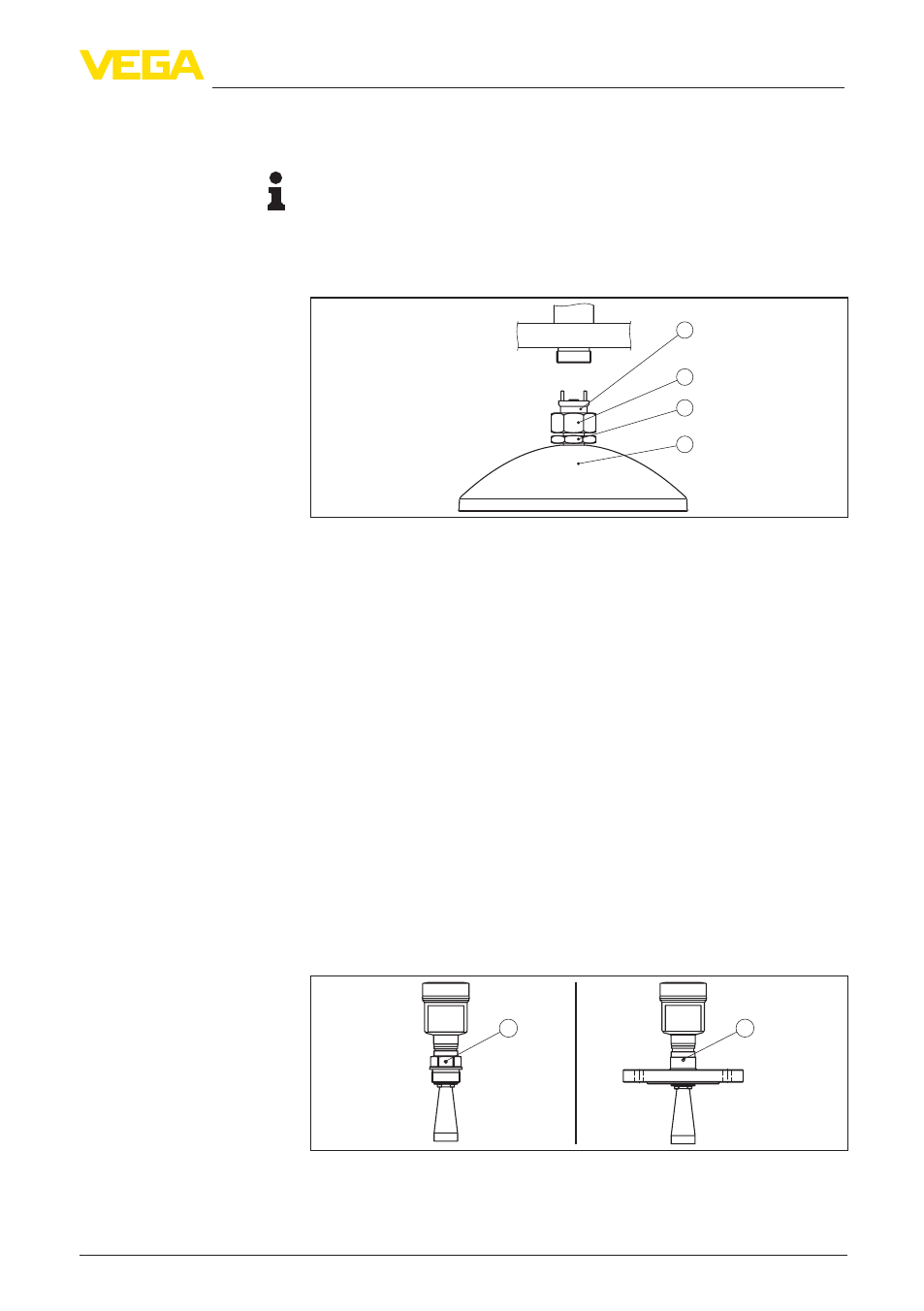

Рис. 6: Демонтаж параболической антенны
1 Соединительная деталь
2 Накидная гайка
3 Контргайка
4 Параболическая антенна
4.4 Указания по монтажу
На сопровождающих указания по монтажу рисунках показан
радарный уровнемер с рупорной антенной. Данные указания
действительны, в применимых пределах, также и для исполне-
ния с параболической антенной.
Излучаемые датчиком радарные импульсы являются электро-
магнитными волнами. Плоскость поляризации определяется
направлением электрической составляющей. Поворачивая при-
бор на присоединительном фланце или в резьбовом патрубке,
можно за счет положения плоскости поляризации добиться
заметного уменьшения влияния ложных эхосигналов.
Плоскость поляризации обозначена метками на присоединении
прибора.
1
2
Рис. 7: Положение плоскости поляризации
1 Маркировка на резьбовом присоединении
2 Метка на фланцевом исполнении
Рупорная и параболиче-
ская антенна
Плоскость поляризации
