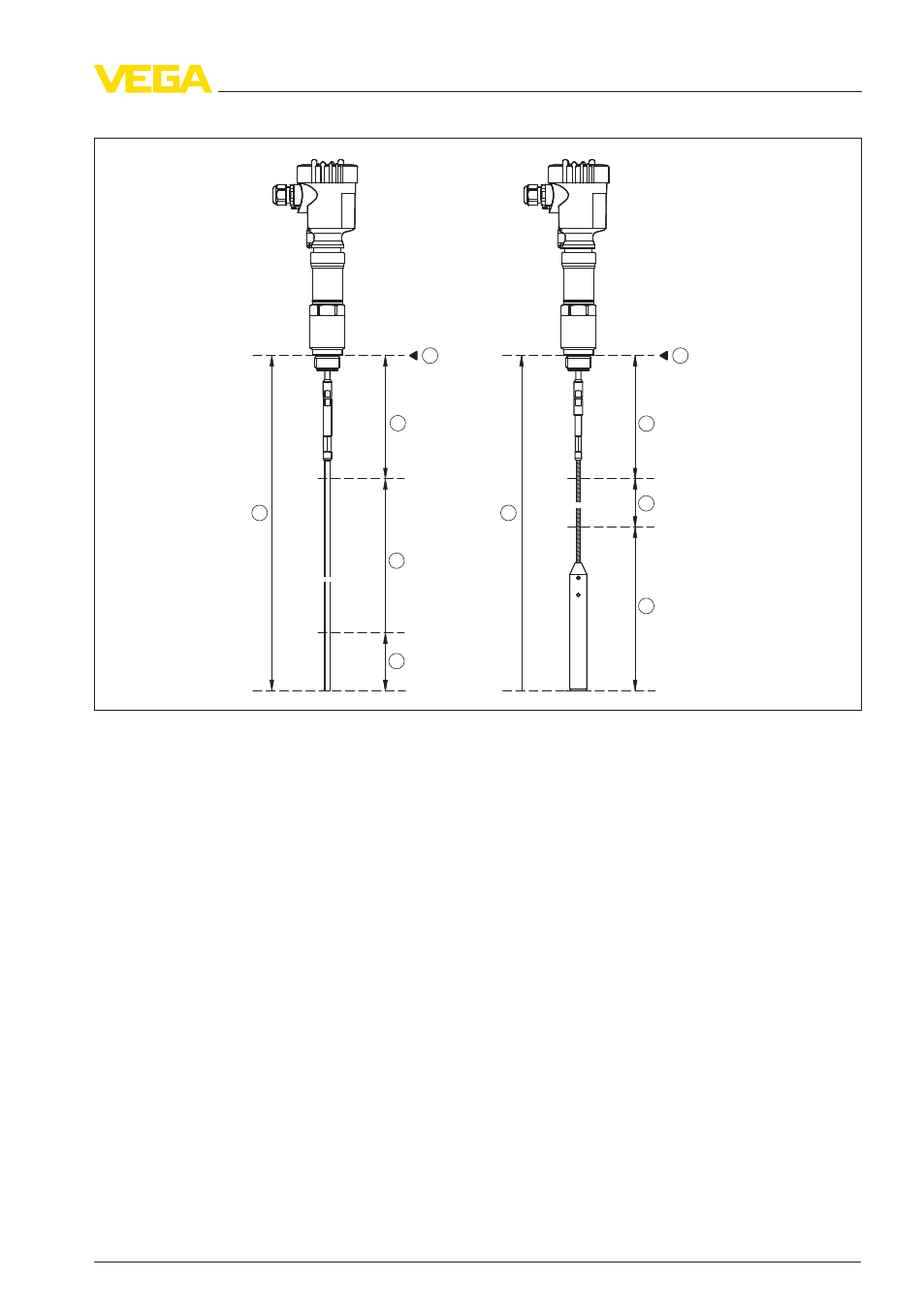

Рис. 17: Диапазон измерения VEGAFLEX 67 (исполнение с тросом или стержнем)
1
Базовая плоскость
2
Длина измерительного зонда
3
Диапазон измерения
4
Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5
Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
VEGAFLEX
67 • 4 … 20
mA/HART-четырехпроводный
49
