1
3
2
Display
1
2
5 6 7
8
I2C

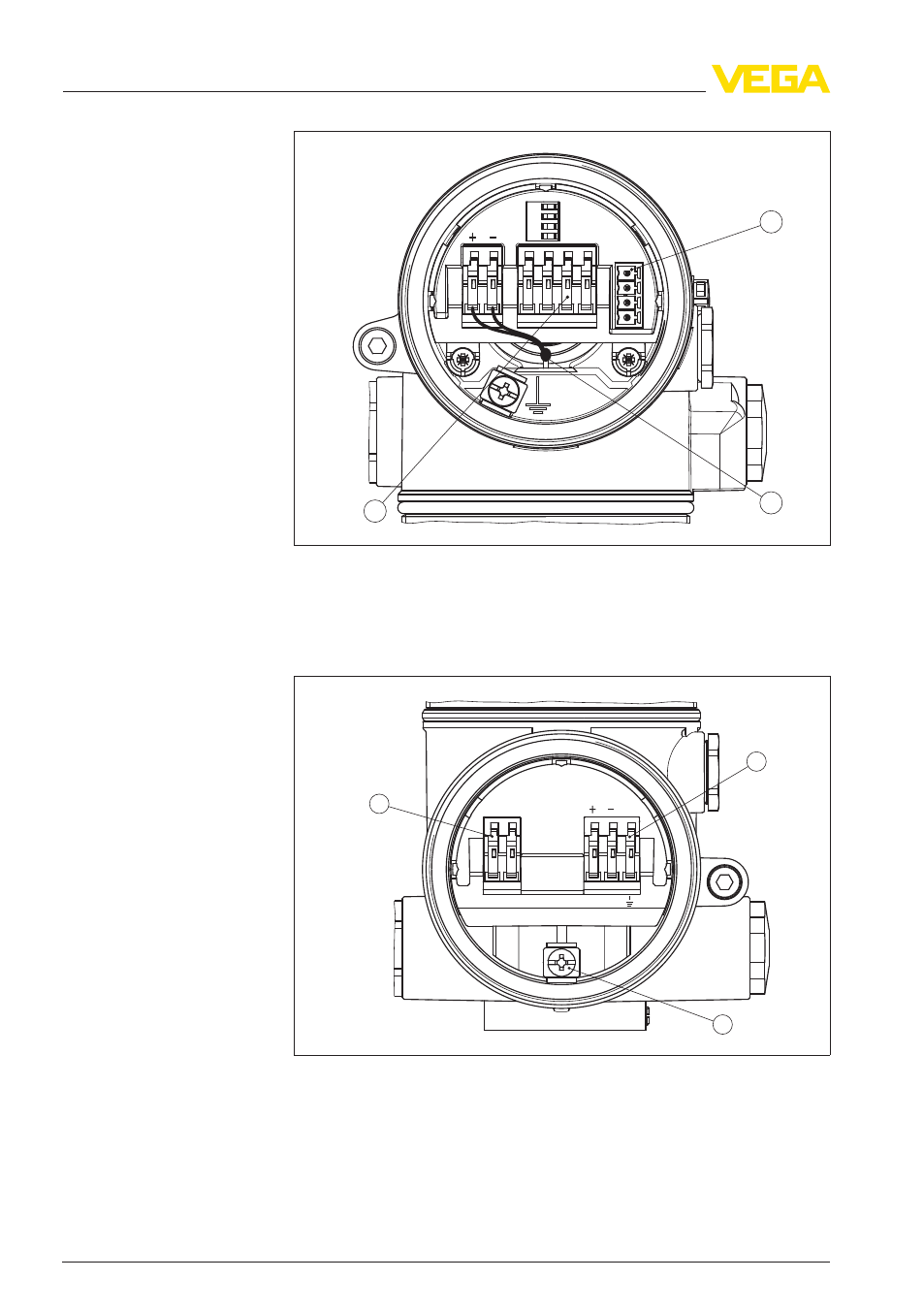

Рис. 8: Отсек электроники (двухкамерный корпус)
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутренняя соединительная линия к отсеку подключения
3
Контакты для подключения VEGADIS 61
3
1
2
3
4
1
2
L 1 N
4... 20mA I S
GND
Рис. 9: Отсек подключения (двухкамерный корпус)
1
Контакты для выхода сигнала
2
Клемма заземления для подключения защитного провода и экрана
3
Пружинные контакты для источника питания
Отсек электроники
Отсек подключения
20
VEGAFLEX
67 • 4 … 20
mA/HART-четырехпроводный
5 Подключение к источнику питания
32308
-RU
-120413
