32

7 Начальная установка с помощью PACTware и другого программного обеспече-

ния для настройки

VEGACAL 69 • Profibus PA

31179-R

U-131015

7 Начальная установка с помощью

PACTware и другого программного

обеспечения для настройки

7.1 Подключение ПК

3

1

2

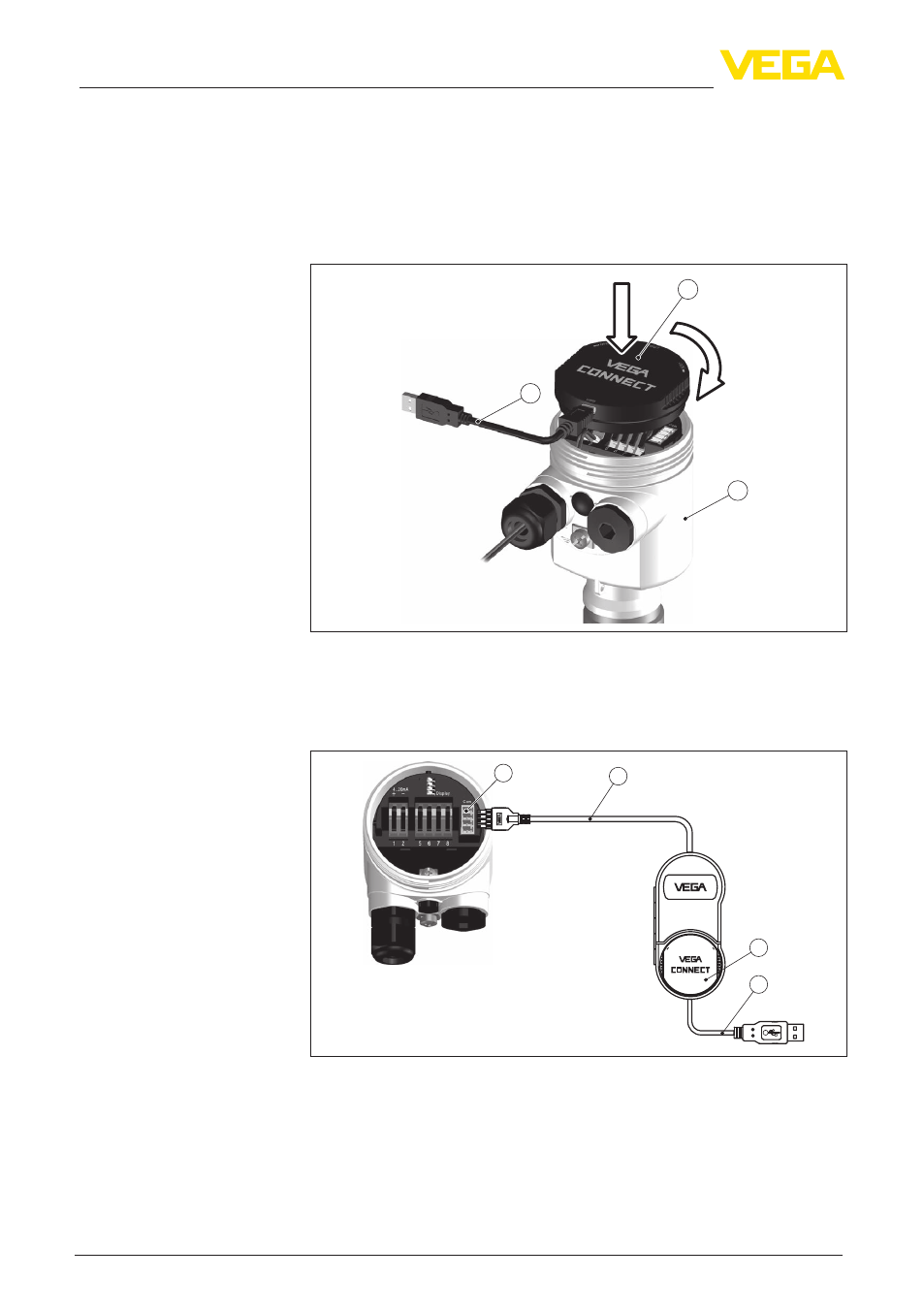

Рис. 21: Подключение ПК через VEGACONNECT прямо на датчике
1 Кабель USB к ПК

2 VEGACONNECT

3 Датчик

1

2

3
4

OPEN

TWIST

USB

LOCK

Рис. 22: Подключение через подключенный внешне VEGACONNECT
1 Интерфейс шины I²C (Com.) на датчике

2 Соединительный кабель I²C интерфейсного адаптера VEGACONNECT

3 VEGACONNECT

4 Кабель USB к ПК

Требуемые компоненты:

•

VEGACAL 69

VEGACONNECT прямо

на датчике

VEGACONNECT подклю-

чен внешне
