19
5 Подключение к источнику питания
VEGACAL 69 • Profibus PA
31179-R
U-131015
1
3
2
Display
1 2
5 6 7 8
I2C

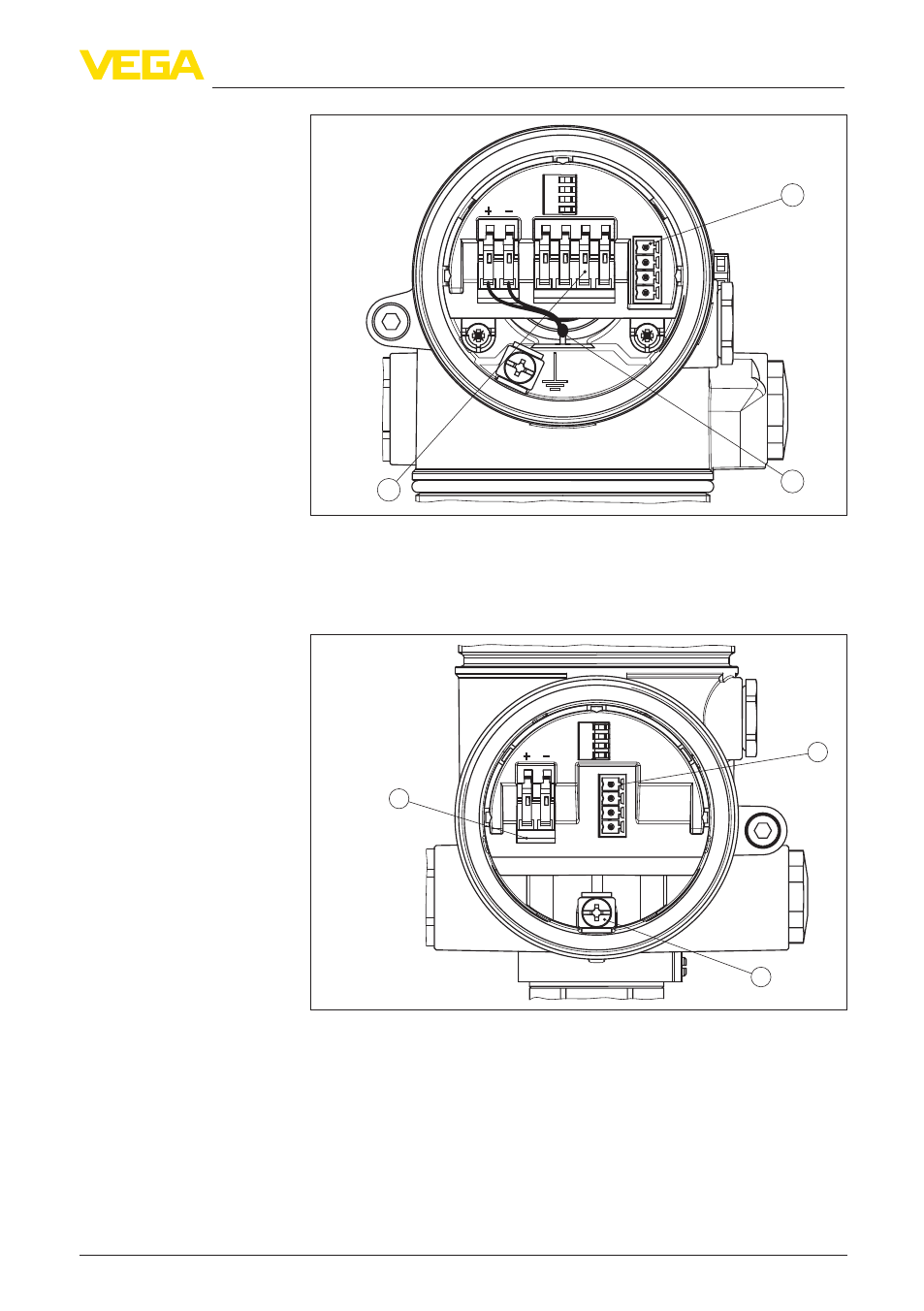

Рис. 11: Отсек электроники (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
1
2
3
Display
1 2
I2C
Рис. 12: Отсек подключения (двухкамерный корпус)
1 Пружинные контакты для источника питания
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
