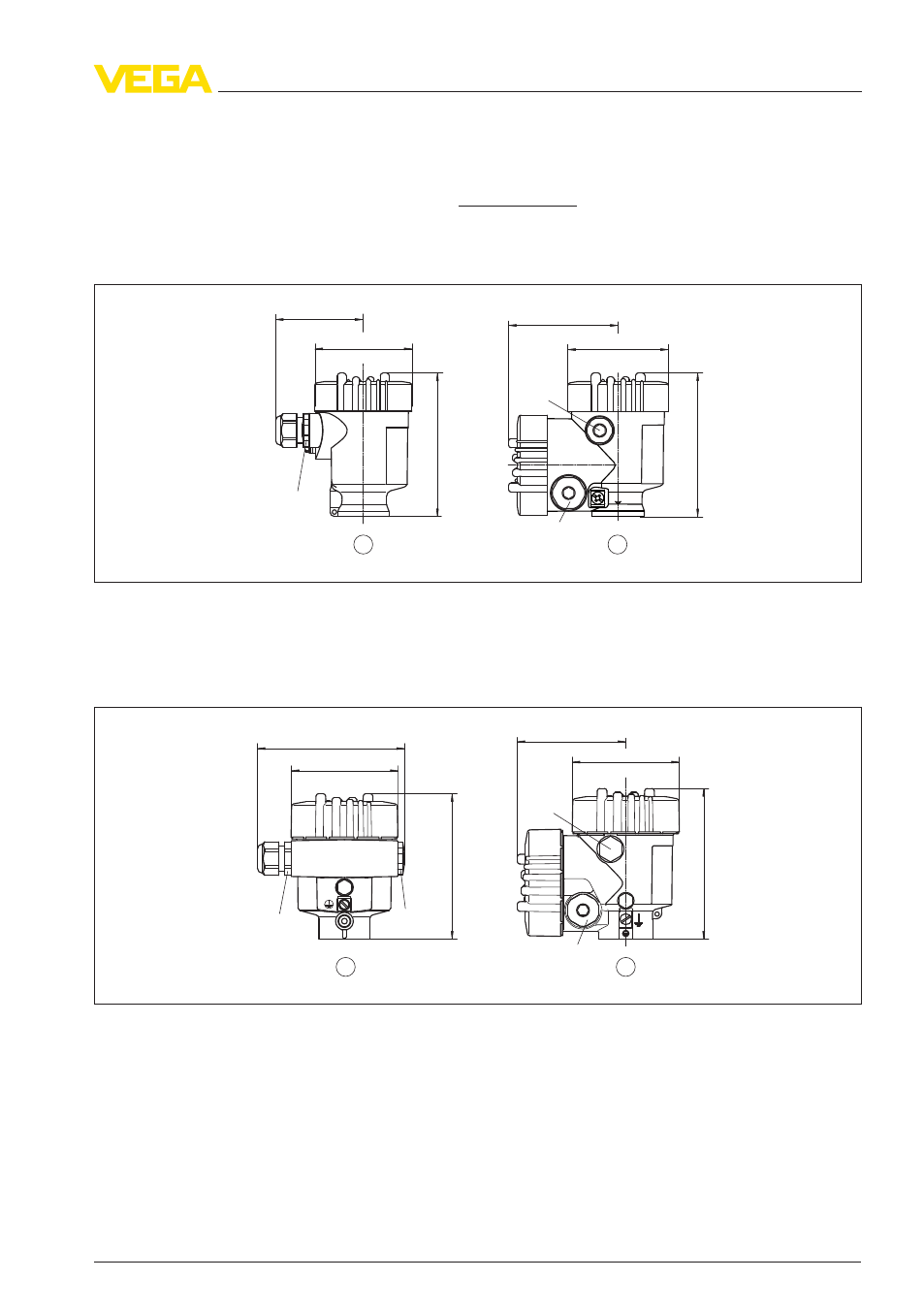

10.3 Размеры

На следующих чертежах показаны только некоторые из воз-
можных исполнений. Чертежи с размерами можно также за-
грузить с сайта www.vega.com через "Downloads" и"Drawings".

Пластиковый корпус

~ 69 mm

(2.72")

ø 79 mm

(3.03")

112 mm (4.41")

M20x1,5/
½ NPT

~ 84 mm (3.31")

M16x1,5

112 mm (4.41")

M20x1,5/
½ NPT

1

2

ø 79 mm

(3.31")

1

Однокамерное исполнение

2

Двухкамерное исполнение

Алюминиевый корпус

2

1

ø 86 mm (3.39")

~ 116 mm (4.57")

116 mm (4.57")

M20x1,5

M20x1,5/
½ NPT

~ 87 mm (3.43")

M16x1,5

ø 86 mm

(3.39")

120 mm (4.72")

M20x1,5/
½ NPT

1

Однокамерное исполнение

2

Двухкамерное исполнение

VEGAFLEX

63 • Profibus PA

59

10 Приложение

31843

-

RU

-110221
