L
0
-3 mm
(-0.118 ")
3 mm
(0.118 ")
15 mm
(0.591 " )
-15 mm
(-0.591 ")
0,2 m
(7.874 " )
0,08 m
(3.15 " )
0,07 m
(2.756 ")
0,07 m
(2.756 ")
1 1

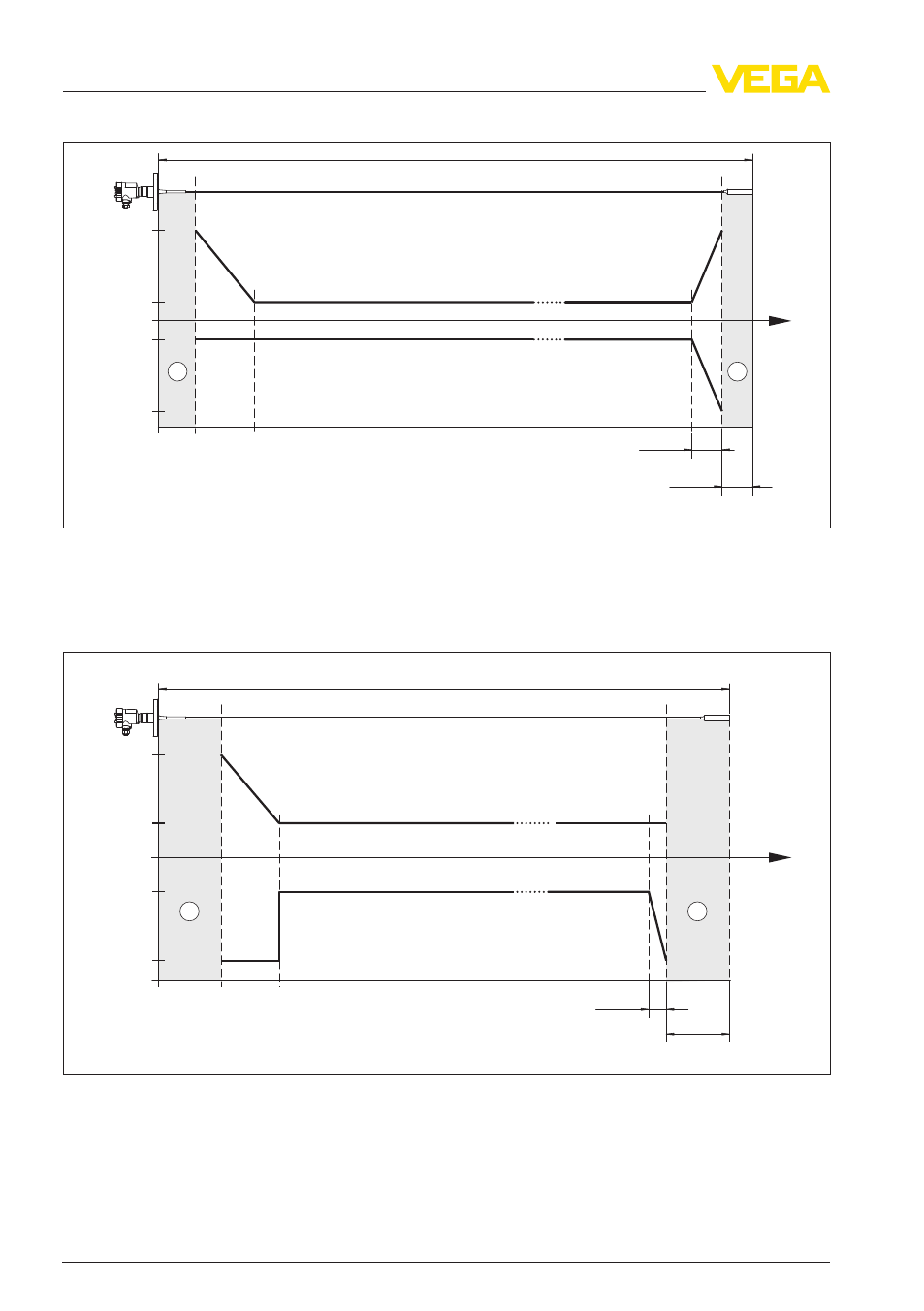

Рис. 21: Погрешность измерения VEGAFLEX 63 в тросовом исполнении, длина зонда L < 20 м (продукт -
вода)
1 Мертвая зона - в этой зоне измерение невозможно
L Длина зонда
L
5 mm
(0.197 ")
0
-5 mm
(-0.197 ")
15 mm
(0.591 " )
-15 mm
(-0.591 " )
0,35 m
(13.78 ")
0,2 m
(7.874 " )
0,2 m
(7.874 ")
0,05 m
(1.969 ")
1 1
Рис. 22: Погрешность измерения VEGAFLEX 63 в тросовом исполнении, длина зонда L < 20 м (продукт -
масло)
1 Мертвая зона - в этой зоне измерение невозможно
L Длина зонда
