ТОЧКИ УСТАНОВКИ
БУКСИРОВОЧНОГО
ОБОРУДОВАНИЯ
3
-
/5
-
дверный вариант
Объемы заполнения и технические характеристики
255
Установку буксировочного
оборудования должны
выполнять только
квалифицированные специалисты.
Рекомендуется обращаться на
авторизованные СТО компании Ford.

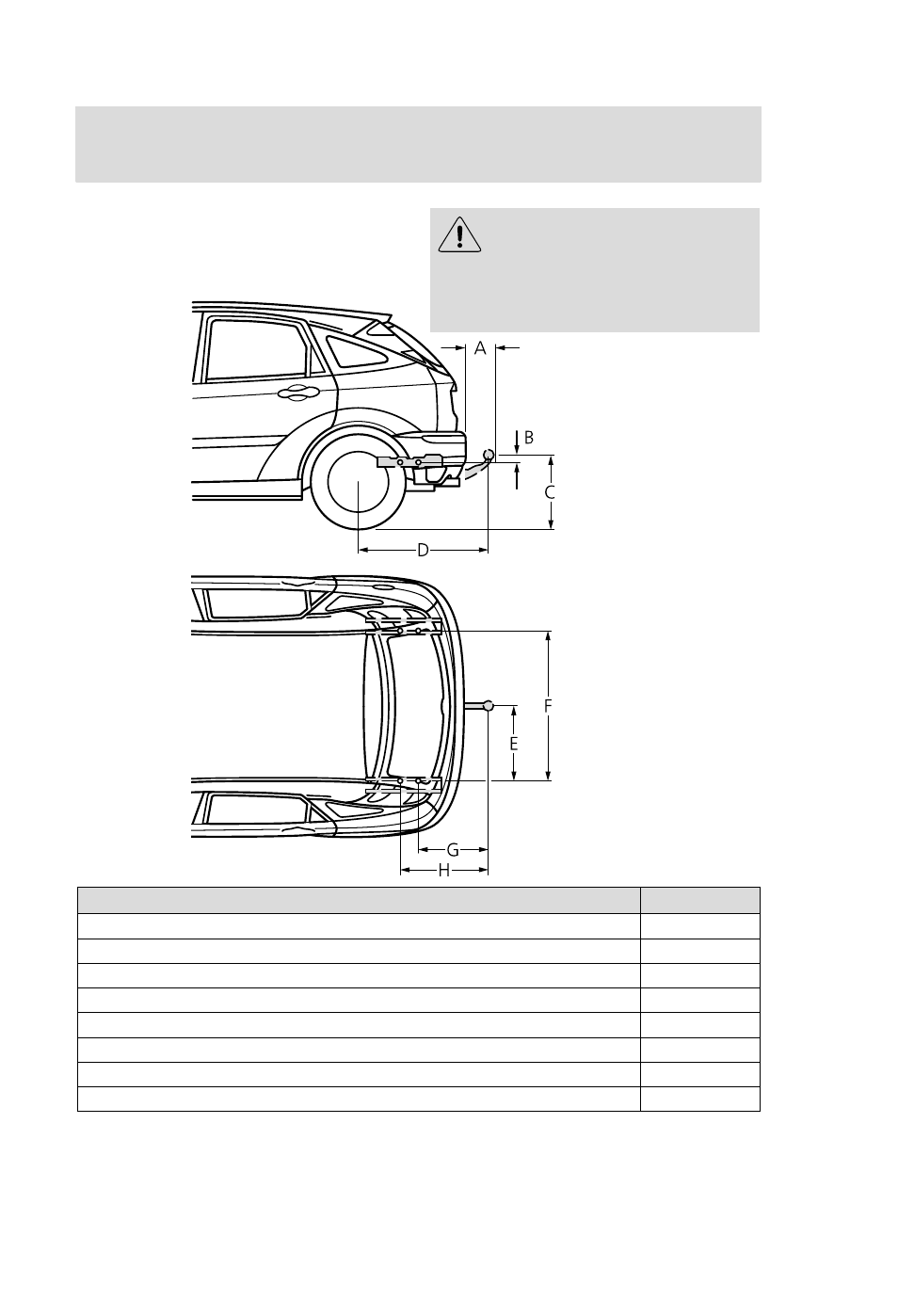

Расстояния
мм*
A = бампер Ć конец буксировочного крюка
118
B = точка крепления Ć центр буксировочного крюка
33
C = поверхность земли Ć центр буксировочного крюка**
442Ć477
D = центр колеса Ć центр буксировочного крюка
794
E = центр буксировочного крюка Ć лонжерон
445
F = внутренняя сторона лонжерона
890
G = центр буксировочного крюка Ć центр 1-й точки крепления
369
H = центр буксировочного крюка Ć центр 2-й точки крепления
503
* Все данные относятся к буксировочному оборудованию, официально разрешенному к продаже
компанией Ford.
** Соответствует собственной массе автомобиля.
