7 Начальная установка с помощью PACTware
VEGASCAN 693 • 15-канальное устройство формирования сигнала HART
29252-R
U-130731
2
3
1

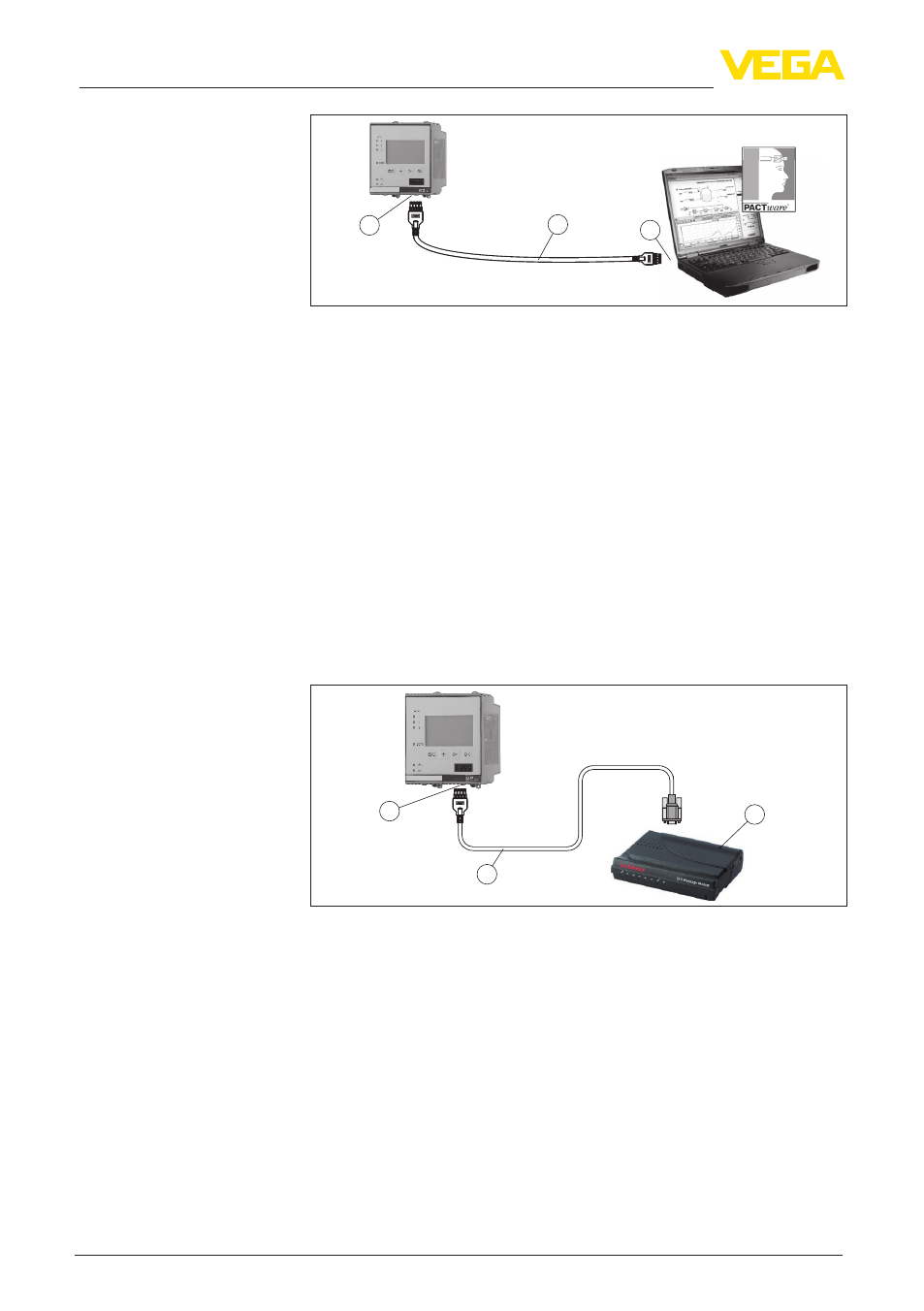

Рис. 7: Подключение ПК через Ethernet
1 Интерфейс Ethernet на ПК
2 Соединительный кабель Ethernet (кроссоверный шнур)
3 Интерфейс Ethernet
К интерфейсу RS232 также подключается модем (аналоговый,
ISDN- или GSM-модем с последовательным интерфейсом).
Необходимый для этого модемный соединительный кабель
RS232 входит в комплект поставки. Для уменьшения
электромагнитных помех нужно к модемному кабелю RS232
прикрепить феррит (в комплекте). Через ПО для визуализации
обеспечивается опрос и обработка измеренных значений либо
отправка данных измерения по электронной почте в заданное
время или при наступлении заданного условия. Дополнительно
можно осуществлять параметрирование устройства, а также
подключенных к нему датчиков с удаленного компьютера с
PACTware.
3
2
1
Рис. 8: Подключение модема через RS232
1 Аналоговый, ISDN- или GSM-модем с интерфейсом RS232
2 Модемный соединительный кабель RS232 (в комплекте)
3 Интерфейс RS232 (разъем RJ45)
Параметрирование и опрос устройства посредством
PACTware можно выполнять через интерфейс RS232. Для
этого используется входящий в комплект поставки модемный
соединительный кабель RS232 и дополнительно подключенный
нульмодемный кабель (например арт. LOG571.17347). Для
уменьшения электромагнитных помех необходимо к модемному
соединительному кабелю RS232 прикрепить феррит (в
комплекте).
Подключение модема
через RS232
Подключение ПК через
RS232
