15

5 Электрическое подключение

VEGASCAN 693 • 15-канальное устройство формирования сигнала HART

29252-R

U-130731

17 18 19 20 21 22

9 10

11 12

1

2

3

4

23 24 25 26 27 28

13 14

15 16

5

6

7

8

L1 N

+ -

+ -

+ -

5

6

7

8

9

1

2

4

3

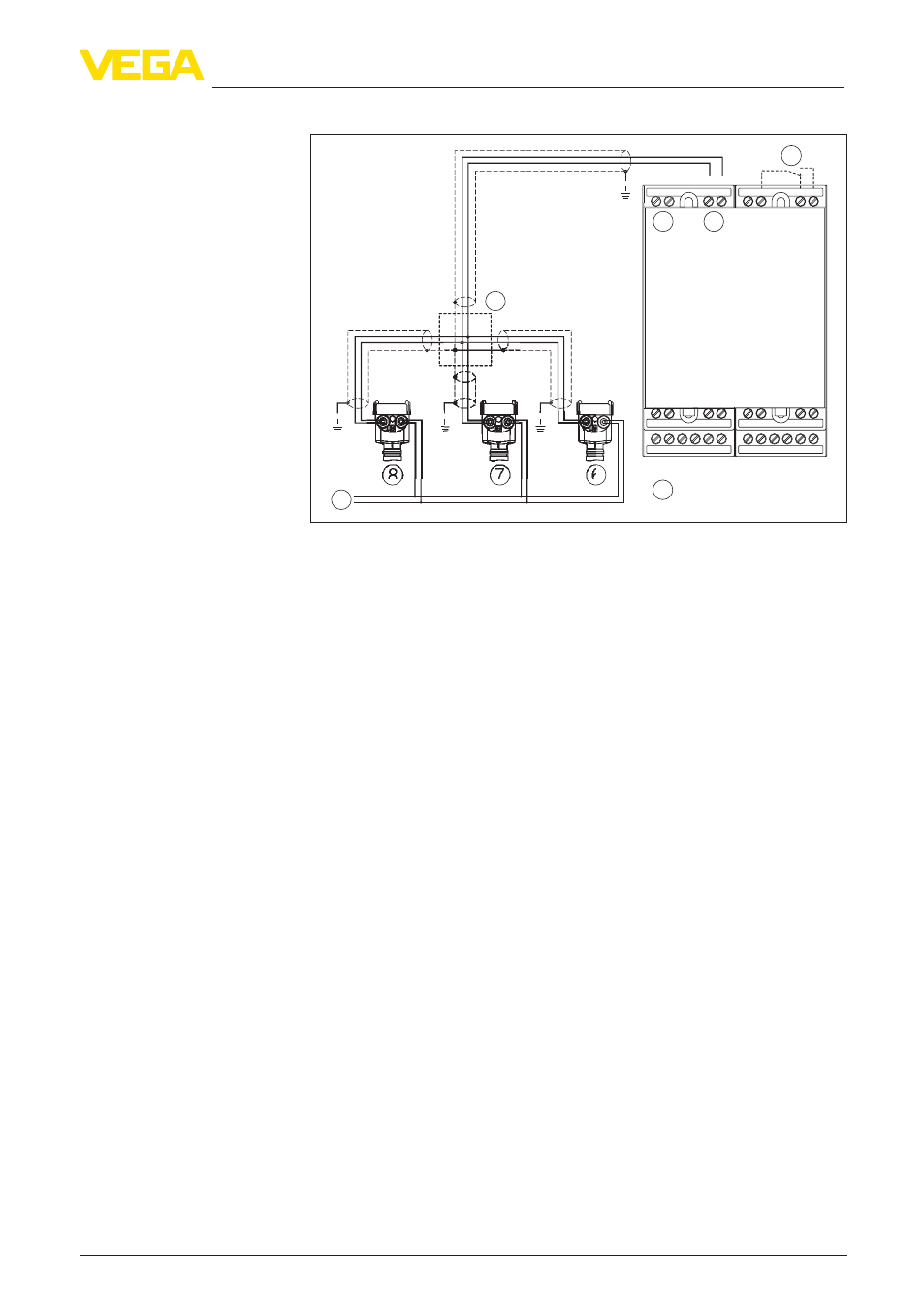

Рис. 4: Пример подключения VEGASCAN 693 и четырехпроводных

датчиков
1 Вход данных измерения и питание датчика (активный вход)

2 Вход данных измерения (пассивный вход), не с Ex ia

3 Внутреннее реле сигнала неисправности

4 Распределитель

5 Питание VEGASCAN 693

6 Четырехпроводный датчик HART с адресом 1

7 Четырехпроводный датчик HART с адресом 2

8 Четырехпроводный датчик HART с адресом 3

9 Питание для четырехпроводных датчиков

Схема подключения

для четырехпроводных

датчиков
