7 Начальная установка с помощью PACTware
VEGAMET 624 • 4 … 20 mA/HART
28969-R
U-130731
7 Начальная установка с помощью
PACTware
7.1 Подключение ПК
Быстро связать устройство с компьютером можно посредством
интерфейсного адаптера VEGACONNECT 4, который
подключается к интерфейсу I²C на передней панели устройства
и к порту USB на компьютере.
OPEN
TWIS
T
US
B
LOCK
1
2
3

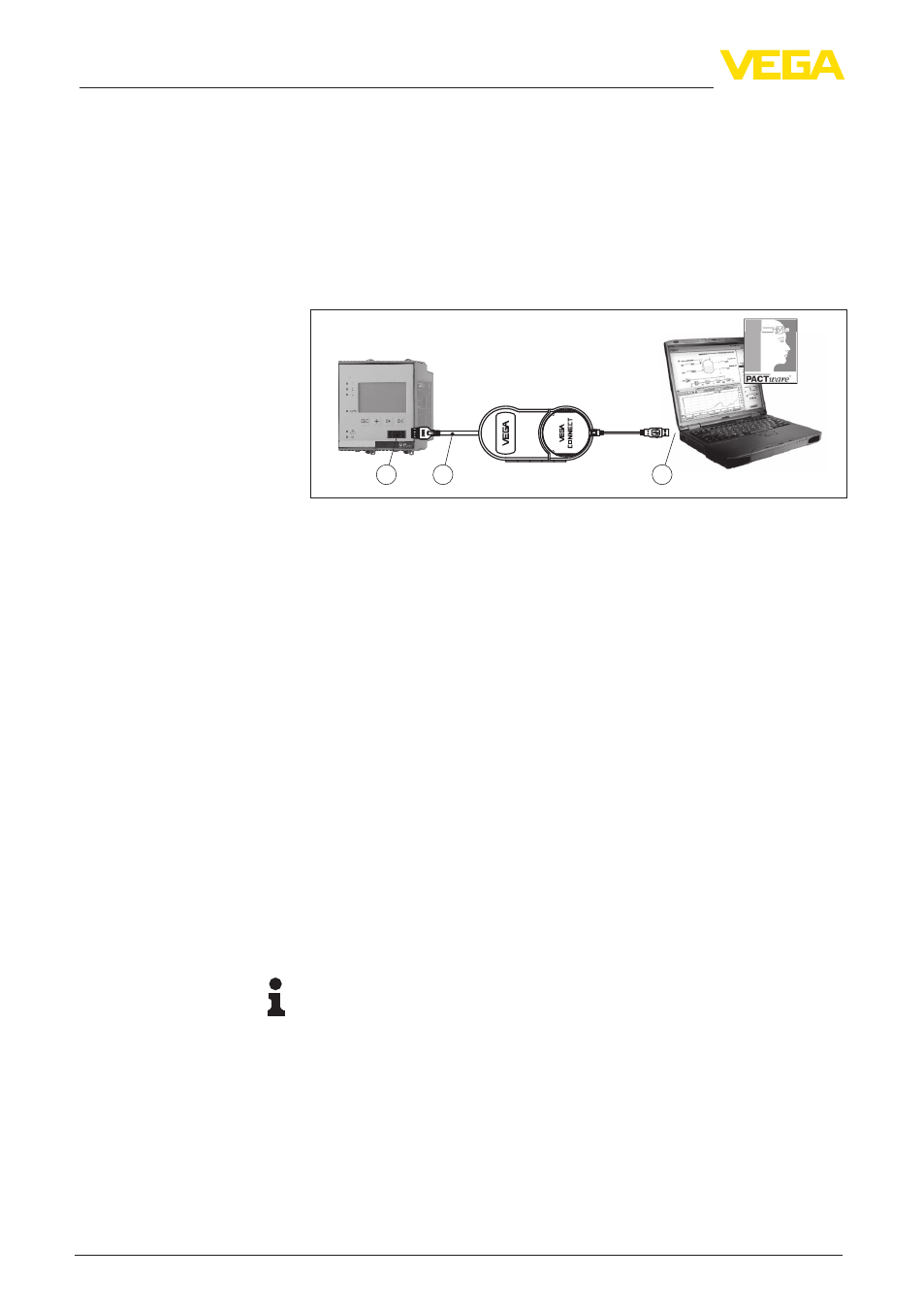

Рис. 6: Подключение через VEGACONNECT
1 Интерфейс USB на ПК
2 Соединительный кабель I²C интерфейсного адаптера
VEGACONNECT 4
3 Интерфейс I²C
Через интерфейс Ethernet устройство можно подключить
прямо к имеющейся компьютерной сети. Для этого
используется стандартный коммутационный шнур. При
подключении непосредственно к персональному компьютеру
необходимо использовать кроссоверный кабель. Для
уменьшения электромагнитных помех нужно к шнуру Ethernet
прикрепить феррит (в комплекте). Каждое устройство
доступно в сети по своему имени хоста или IP-адресу и
может быть параметрировано с помощью PACTware и DTM
с любого компьютера в сети. Измеренные значения могут
предоставляться любому пользователю локальной сети в
виде HTML-таблицы. Возможна автоматическая отправка
данных по электронной почте в заданное время или при
наступлении заданного условия. Измеренные значения могут
также запрашиваться через программное обеспечение для
визуализации.
Примечание:
Для обращения к устройству должен быть известен IP-адрес или
имя хоста. Эти данные находятся в меню "Установки устройства".
После изменения этих данных необходимо выполнить
перезапуск устройства, после чего устройство будет доступно в
сети по своему IP-адресу или имени хоста. Дополнительно эти
данные должны быть введены в DTM (см. гл. "Параметрирование
в PACTware").
Подключение к ПК че-
рез VEGACONNECT
Подключение ПК через
Ethernet
