14

5 Подключение к источнику питания

VEGAMET 624 • 4 … 20 mA/HART

28969-R

U-130731

5.3 Схема подключения

17 18 19 20 21 22

9 10

11 12

1

2

3

4

23 24 25 26 27 28

13 14

15 16

5

6

7

8

L1 N

+ -

+ -

+ -

+ -

+ -

1

7

2

3

8

4

5

6

+ -

9

11

10

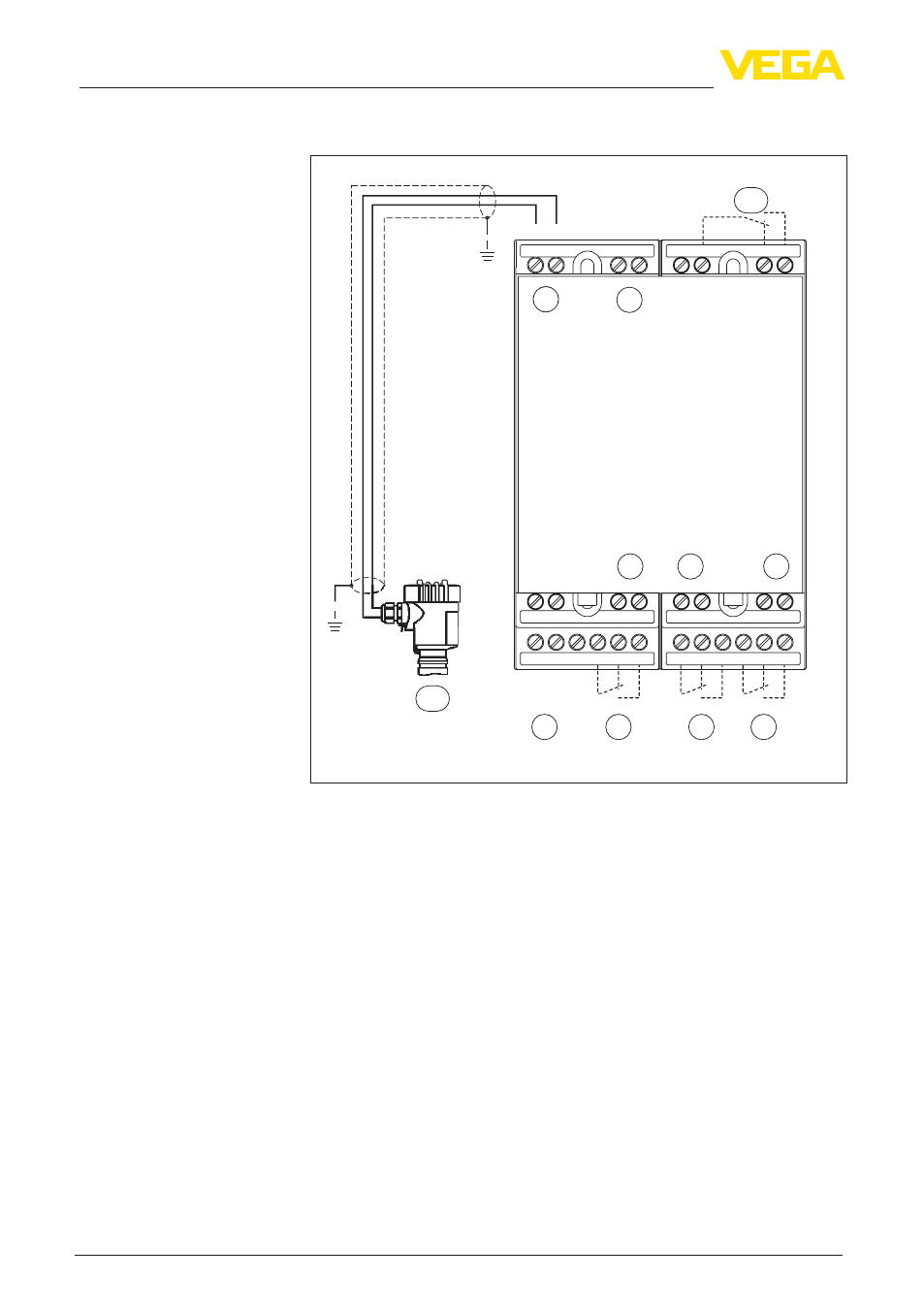

Рис. 3: Схема подключения VEGAMET 624 с двухпроводным датчиком
1 Внутреннее рабочее реле 1

2 Внутреннее рабочее реле 2

3 Внутреннее рабочее реле 3

4 Внутренний токовый выход 1

5 Внутренний токовый выход 2

6 Внутренний токовый выход 3

7 Питание VEGAMET 624

8 Вход данных измерения и питание датчика (активный вход)

9 Вход данных измерения (пассивный вход), не для исполнения Ex-ia

10 Внутреннее реле сигнала неисправности

11 Датчик 4 … 20 mA/HART (двухпроводное исполнение)

Схема подключения

для двухпроводного

датчика
